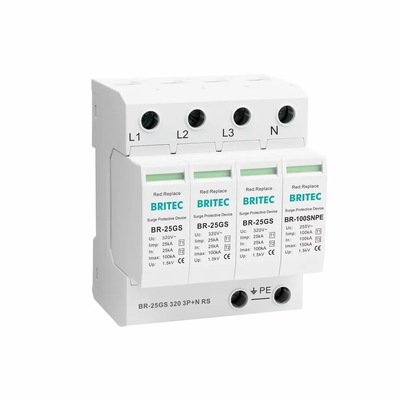

TUV BR-25GS 3P+N Typ 1+2 25kA Überspannungsableiter für TT und TNS T1 Überspannungsschutzgerät
25kA Einphasig 3+1 Typ 1 Klasse I Blitzschutzgerät
Produktmerkmale
- Anzahl der Pole: 3P+N
- Up: 1,5kV
- Imax: 100 kA
- Uc: 320 V
- Energieverteilungssystem: SPD im TT-System
- Fernsignalisierung optional
- BR-25GS 3P+N konform mit EN/IEC 61643-11 Standards
- Geprüft und spezifiziert nach Prüfklassen T1 und T2
Wir verfügen über 25 Jahre Erfahrung in Forschung und Entwicklung sowie Produktion im Bereich Überspannungsschutz und bieten 5 Jahre Garantie.
Technische Spezifikationen
| Spezifikation |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| SPD-Klassifizierung (EN61643-11) |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
| SPD-Klassifizierung (IEC61643-11) |
Klasse I + Klasse II |
Klasse I + Klasse II |
Klasse I + Klasse II |
| Nennbetriebswechselspannung (Un) |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
240V/415V(50/60Hz) |
| Max. Dauerbetriebswechselspannung (Uc L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
320V/255V(50/60Hz) |
| Blitzstoßstrom (10/350µs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Nennableitstrom (8/20µs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Max. Ableitstrom (8/20µs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Spannungsableitpegel (Up L-N/N-PE) |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
| Max. Backup-Sicherung |
200A gG |
200A gG |
200A gG |
| Ansprechzeit (tA) |
≤100ns |
≤100ns |
≤100ns |
| Betriebstemperaturbereich (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| Bestellcode |
B17058 |
B17071 |
B17096 |
Suffixe: Fügen Sie das Suffix "RS" für die Version mit Trockenkontakt-Fernsignalisierung hinzu. Beispiel: BR-25GS 275 3P+N RS
Hauptmerkmale
- Typ: T1+T2 Überspannungsschutzgerät
- Ansprechzeit: ≤100ns
- Beschriftete Anschlüsse
- Verbundtyp: 3P+N
- Installation: Standard-Hutschiene 35mm
- Entwickelt zum Schutz von Niederspannungs-Elektroinstallationen vor elektrischen Überspannungen
- Nach IEC61643-11
- Thermische Trennvorrichtung
- Schraubklemmenanschluss
Anwendungen
Schützt elektrische Installationen vor direkten Blitzeinschlägen und leitet den Rückstrom von Blitzen ab, der sich vom Erdleiter auf die Netzleiter ausbreitet. Das Gerät ist für den Einsatz zwischen Zone O und Zone 1 (gemäß IEC 62305-4 Definition des Blitzschutzbereichs) konzipiert. Kann zum Schutz von Drehstromsystemen verwendet werden.
Installationsrichtlinien
- Bestimmen Sie den Ableitstrompfad
- Markieren Sie die Drähte, die einen zusätzlichen Spannungsabfall am Geräteklemmen erzeugen
- Markieren Sie den PE-Leiter jedes Geräts, um unnötige Induktionsschleifen zu vermeiden
- Eine Potentialausgleichsverbindung wird zwischen dem Gerät und dem SPD hergestellt

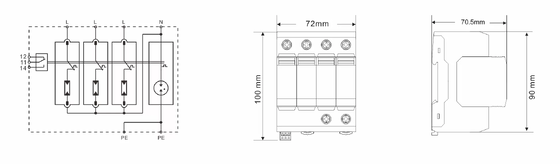

- Schließen Sie das Gerät während der Installation gemäß dem Installationsdiagramm an, wobei L die Phase, N der Neutralleiter und PE die Erdleitung ist. Schließen Sie das Gerät nicht falsch an.
Fertigungskapazitäten
Britec verfügt über fortschrittliche Prüfgeräte und Produktlinien, ein perfektes Management, professionelles technisches Personal und gut ausgebildete Arbeitskräfte. Das Britec-Team entwickelt ständig die neuesten Produkte für unsere Kunden, weshalb das technische Niveau unserer Produkte führende Niveaus erreichen kann. Wir können Kunden auch mit OEM/ODM helfen.
Unternehmensinformationen
Wenzhou Britec Electric Co., Ltd. wurde 2003 gegründet. BRITEC und TYCOTIU sind Schwesterunternehmen. Britec ist ein professioneller Hersteller von Überspannungsschutzgeräten (SPD), der Überspannungsschutzgeräte für den Stromschutz, den Datenschutz, den PV-Schutz usw. entwickelt und herstellt.
Britec verfügt über ein eigenes Labor mit einem 100kA 10/350 Blitzstoßgenerator, einem 25kA 10/350 Stoßgenerator, einem 120kA 8/20 Generator, einem 1,2/50 20kV Kombinationsgenerator, einer TOV-Prüfstation und anderen Prüfgeräten.
Das Unternehmen führt die Managementsysteme ISO9001, ISO45001, ISO14001. Verschiedene Produkte sind TUV, CB CE, RoHS zertifiziert. Britec hat eine lange Geschäftsbeziehung mit europäischen Kunden und Erfahrung in der Zusammenarbeit mit multinationalen Unternehmen.
Globale Präsenz
Britec verfügt über ein starkes Vertriebsteam, unsere Überspannungsschutzgeräte werden in viele Länder auf der ganzen Welt verkauft. Europa und Asien sind unsere Hauptmärkte. Wir möchten mit globalen Kunden zusammenarbeiten und Ihnen helfen, auf Ihrem Markt erfolgreich zu sein.
Zertifizierungen
Britec bietet eine vollständige Palette von SPD-Produkten an, die CE, RoHS, TUV, SEMKO, CB-Zertifizierung besitzen. Das Unternehmen implementiert das Qualitätsmanagementsystem ISO9001.
Produkt Anwendungen
Britec hat eine breite Palette von Produkten entwickelt, die hauptsächlich die Anforderungen im Bereich des Niederspannungs-Blitzschutzes abdecken, wie z. B. SPD für Stromsysteme, PV-Systeme und Daten usw. All diese Produkte wurden weit verbreitet in elektronischen Systemen, Computernetzwerken und Sicherheitssystemen, zum Schutz der Stromindustrie, der petrochemischen Industrie und der nationalen Verteidigungsindustrie eingesetzt.
Häufig gestellte Fragen
Wie sieht es mit Ihrer Erfahrung aus?
Wir haben unsere eigene Fabrik und ein eigenes Testlabor, unsere F&E-Abteilung hat mehr als 25 Jahre Erfahrung.
Was ist Ihr Vorteil?
Schnelle Lieferung: 2-3 Wochen. Großserienproduktion senkt Kosten: 300.000 Stück pro Jahr. Anerkannte Qualität: Zusammenarbeit mit transnationalen Unternehmen.
Ist ein kundenspezifisches Verpackungsdesign akzeptabel?
Innenkarton und Außenkarton werden nach internationalen Standards gefertigt. Wir können die Verpackung nach Kundenwunsch gestalten.
Könnten Sie OEM für uns machen?
Sicher, wir akzeptieren OEM- und ODM-Bestellungen, bitte liefern Sie die Autorisierungsurkunde für die Marke.
Wie sieht es mit der Garantie aus?
5 Jahre.
Könnte ich zuerst 1 Stück Muster und eine kleine Bestellung kaufen?
Natürlich unterstützen wir Musterbestellungen, insbesondere für Neukunden unter bestimmten Bedingungen.
Wie lange dauert die Herstellung eines Musters?
3-5 Tage.
Wie geht Ihr Unternehmen bei der Qualitätskontrolle vor?
Qualität hat Priorität. Wir legen von Anfang bis Ende der Produktion stets großen Wert auf die Qualitätskontrolle. IQC prüft die Komponenten, die Stichprobenprüfung wird während der Produktion durchgeführt und alle Waren werden vor Verlassen des Werks zu 100 % getestet.
