Produkteigenschaften:
| Spezifikation |
|
BR-20 150 3+1 |
BR-20 275 3+1 |
BR-20 320 3+1 |
BR-20 385 3+1 |
BR-20 440 3+1 |
| SPD-Klassifizierung nach EN61643-11 |
|
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC61643-11 |
|
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung (L-N) |
Uc |
150V |
275V |
320V |
385V |
440V |
| Max. Dauerbetriebsspannung (N-PE) |
Uc |
255V |
255V |
255V |
255V |
255V |
| Nennableitstrom (8/20μs) |
In |
10kA |
10kA |
10kA |
10kA |
10kA |
| Max. Ableitstrom (8/20μs) |
Imax |
20kA |
20kA |
20kA |
20kA |
20kA |
| Spannungspegel (L-N) |
Up |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2,0kV |
| Spannungspegel 5kA (L-N) |
Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,3kV |
≤1,5kV |
| Spannungspegel (N-PE) |
Up |
≤1,5kV |
≤1,5kV |
≤1,5kV |
≤1,5kV |
≤1,5kV |
| Max. Backup-Sicherung |
|
63A gG |
63A gG |
63A gG |
63A gG |
63A gG |
| Kurzschlussfestigkeit |
Isccr |
25kA |
25kA |
25kA |
25kA |
25kA |
| Überspannungsfestigkeit TOV (L-N) |
UT |
180V/5Sek. |
335V/5Sek. |
400V/5Sek. |
500V/5Sek. |
580V/5Sek. |
| TOV-sicherer Ausfall (L-N) |
UT |
230V/120Min. |
440V/120Min. |
520V/120Min. |
650V/120Min. |
765V/120Min. |
| TOV-Festigkeit (N-PE) |
UT |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Ansprechzeit (L-N) |
tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Ansprechzeit (N-PE) |
tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Betriebstemperaturbereich |
Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Betriebszustand/Fehleranzeige |
|
grün/rot |
grün/rot |
grün/rot |
grün/rot |
grün/rot |
| Querschnittsfläche (Min.) |
|
4mm² |
4mm² |
4mm² |
4mm² |
4mm² |
| Querschnittsfläche (Max.) |
|
35mm² |
35mm² |
35mm² |
35mm² |
35mm² |
| Zur Montage auf |
|
35mm Hutschiene |
| Gehäusematerial |
|
Thermoplast UL94-V0 |
| Schutzart |
|
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestellcode |
|
B18741 |
B18743 |
B18745 |
B18747 |
B18749 |
| Bestellcode (mit Fernmeldung) |
|
B18742 |
B18744 |
B18746 |
B18748 |
B18750 |

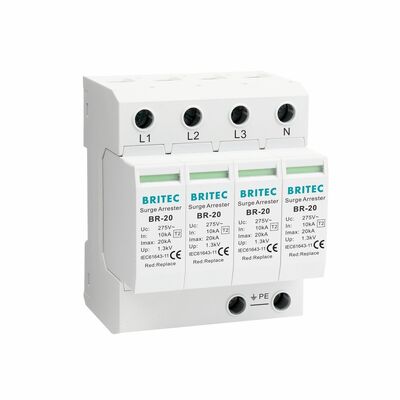

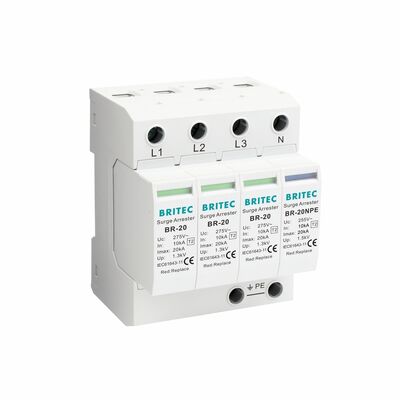

Eigenschaften:
20kA Klasse C für 3-Phasen-Versorgung.
Es handelt sich um kompakte Geräte zum Schutz von 3-Phasen-Netzen mit Neutralleiter im Hauptschaltschrank.
Das Produkt entspricht den Normen: EN 61643-11, CEI 61643-11, UL1449 ed. 4.
Die Schutzschaltung basiert auf einem Hochleistungsvaristor mit thermischer Trennung.
Einfach zu bedienen.
Es gibt eine Anzeige auf den Modulen, die den Fehlerzustand signalisiert.
Lange Lebensdauer.
Die BR-20 Serie ist für die Montage auf DIN-Schienen konzipiert und verfügt über austauschbare Module für die sicherste und einfachste Installation und Wartung.
Hervorragende Funktionalität
Konstante Stecksicherheit (auch für N/PE-Funkenstrecke)
Die BR-20 Serie ist zum Schutz vor Blitzstoßspannungen konzipiert. Diese Einheiten müssen parallel zu den zu schützenden Wechselstromnetzen installiert werden und bieten Schutz für gemeinsame und differentielle Modi.
Thermische Trennvorrichtung für jeden einzelnen Stecker
Überspannungsschutzgeräte / Ableiter dienen dem Schutz vor Schaltüberspannungen.
Mit oder ohne potentialfreiem Fernmeldekontakt
Ansprechzeit<25ns.
Die Farbe des Sichtfensters zeigt den Betriebszustand an: Grün bedeutet normal, Rot bedeutet abnormal.
