Eigenschaften des Produkts:
| Spezifikation |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| SPD-Klassifizierung nach EN61643-11 |
|
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
Typ 1 + Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
|
Klasse I + Klasse II |
Klasse I + Klasse II |
Klasse I + Klasse II |
| Nennbetriebsspannung |
Nicht |
120 V/240 V ((50/60 Hz) |
230 V/400 V ((50/60 Hz) |
250 V/440 V ((50/60 Hz) |
| Max. Dauerbetriebsspannung AC |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
350 V/255 V ((50/60 Hz) |
| Blitzimpulsstrom (10/350μs) |
Impfstoff (L-N/N-PE) |
50 kA/100 kA |
50 kA/100 kA |
50 kA/100 kA |
| Nennentladungsstrom (8/20μs) |
In (L-N/N-PE) |
50 kA/100 kA |
50 kA/100 kA |
50 kA/100 kA |
| Maximalentladungsstrom (8/20 μs) |
Immobilien und Dienstleistungen für die Erbringung von Dienstleistungen |
Bei der Prüfung der Leistungsfähigkeit |
Bei der Prüfung der Leistungsfähigkeit |
Bei der Prüfung der Leistungsfähigkeit |
| Menge der elektrischen Ladung (L-N, N-PE) |
Q |
25A, 50A |
25A, 50A |
25A, 50A |
| Spezifische Energie (L-N, N-PE) |
W/R |
625 kJ/Ω, 2500 kJ/Ω |
625 kJ/Ω, 2500 kJ/Ω |
625 kJ/Ω, 2500 kJ/Ω |
| Spannungsschutz |
Aufwärts (L-N/N-PE) |
≤ 2,0 kV/≤ 1,5 kV |
≤ 2,0 kV/≤ 1,5 kV |
≤ 2,0 kV/≤ 1,5 kV |
| Kurzschluss-Nennstrom AC |
Die in Absatz 1 genannten Angaben sind zu berücksichtigen, sofern sie in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind. |
25kA rms/100A rms |
25kA rms/100A rms |
25kA rms/100A rms |
| Max. Ersatzzucker |
|
350A gG |
350A gG |
350A gG |
| Vorübergehende Überspannung TOV-Widerstand |
In der Regel werden die folgenden Angaben gemacht: |
230 V/120 Minuten. |
440 V/120 Minuten. |
580 V/120 Minuten. |
| Vorübergehende Überspannung TOV-Widerstand |
Ausnahme: |
1200 V/200 ms |
1200 V/200 ms |
1200 V/200 ms |
| Reaktionszeit |
Die |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Betriebstemperaturbereich |
Du... |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand/Fehleranzeige |
|
grün/rot |
grün/rot |
grün/rot |
| Querschnittsfläche (Min.) |
|
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
|
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
|
35 mm Din-Schiene |
| Gehäusematerial |
|
Thermoplast UL94-V0 |
| Schutzniveau |
|
IP20 |
IP20 |
IP20 |
| Bestellcode |
|
B17166 |
B18167 |
B17192 |
| Bestellcode (mit Fernsignal) |
|
B17167 |
B18168 |
B17193 |
Eigenschaften:
Langlebig, hält mehrere Schläge aus.
Mechanische Zustandsanzeige.
Schutzklasse: Typ 1+2, Klasse I +Klasse II.

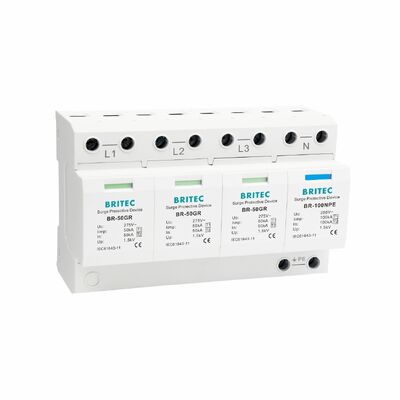

BR-50GR 3P+N ist für TT- und TN-Systeme geeignet.
Anwendung:
● Für TT- und TN-Systeme geeignet.
● Verwendet in Industrieanlagen und Gebäuden mit einem externen Blitzschutz der Klassen I bis IV.
● Zum Schutz von Niederspannungsverteilern gegen direkten Blitzschlag auf die Oberleitung oder das externe Blitzschutzsystem.
● Kann in einem Standard-Distributionsgehäuse verwendet werden.
● Wird verwendet, um alle Arten von elektrischen Geräten im Stromnetz vor Blitzüberspannung, Betriebsüberspannung,Schäden an einem elektrischen Gerät durch Überspannung.
Technische Parameter:
| Gebrauch |
Niedrigspannung |
| Produktstruktur |
Einfach einsteckbar |
| Ursprung |
Wenzhou |
| Gewicht |
1 kg |
| OEM/ODM |
- Ja, das ist es. |
| Schutzniveau |
Typ 1+2 |
| Ein Pol Produktbreite |
36 mm |
| Betriebstemperatur |
-40°C bis 80°C |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Nennspannung |
150V/275V/320V/440V |
Unser Hauptprodukt
Typ 1 Überspannungsschutz.
Typ 2 Überspannungsschutz.
Typ 1 + Typ 2 Überspannungsschutzvorrichtung
Typ 3 Überspannungsschutz.
Gleichspannung (PV, Solar) Überspannungsschutzvorrichtung.
Netzüberspannungsschutzvorrichtung
LED-Beleuchtung Überspannungsschutz
Britec Imp. & Exp. Wenzhou Co., Ltd. wurde 2003 gegründet.Britec ist ein professioneller Hersteller von Überspannungsschutzgeräten (SPD), der Überspannungsschutzgeräte für den Stromschutz entwickelt und herstellt, Datenschutz, PV-Schutz usw.
Britec besitzt ein eigenes Labor, das über einen 100kA 10/350μs Blitzimpulsgenerator, einen 25kA 10/350μs Impulsgenerator und einen 120kA 8/20μs Generator, einen 1,2/50μs 20kV Kombinationsgenerator verfügt.TOV-Prüfstation und andere Prüfgeräte.
Das Unternehmen verfügt über ISO9001, ISO45001, ISO14001 Managementsystem. Verschiedene Produkte sind TUV, CB CE, RoHS, zertifiziert.
Britec unterhält lange Geschäftsbeziehungen zu europäischen Kunden und verfügt über gute Erfahrung in der Zusammenarbeit mit multinationalen Unternehmen.
