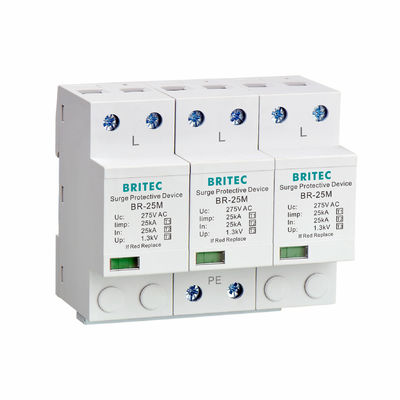

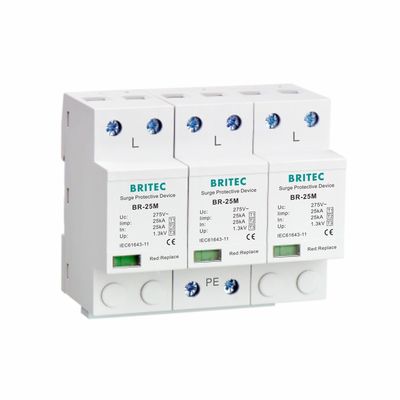

25KA Typ 1 Überspannungsschutz Eigenschaften:
• Überspannungsschutz des Typs 1
• Diese DIN-Schienen-Schutzvorrichtungen lassen sich leicht in alle standardisierten Verteilerplatten oder Steuerungen einbauen.
• 10/350 Wellenform 25KA Überspannungshalter
• Grüne/Rote Fensterfarbe, die den Arbeitszustand anzeigt, grün = normal, rot = abnormal
25KA Typ 1 Überspannungsschutztechnologie:
| |
BR-25M 3P |
| Anzahl der Stangen |
3P |
| Stromversorgungssystem |
TN-C |
| SPD-Klassifizierung nach EN61643-11 mit 5M |
Typ 1 + Typ 2 + Typ 3 |
| SPD-Klassifizierung nach IEC61643-11 mit 5M |
Klasse I + Klasse II + Klasse III |
| Max. Dauerbetriebsspannung Uc |
150V/275V/320V |
| SpannungsschutzAufstehen. |
≤ 1,3 kV |
| Blitzimpulsstrom (10/350us) Iimp |
25kA |
| Nennentladungsstrom (8/20us) In |
25kA |
| Höchstentladungsstrom (8/20us) Imax |
100 kA |
| Angabe des Status |
Mechanische Fahne |
| Reaktionszeit |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40°C/80°C |
| Relative Luftfeuchtigkeit |
Unter der Bedingung, dass die Raumtemperatur 30% bis 90% |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
| für die Montage auf |
35 mm Din-Schiene |
| Max. Ersatzzucker |
315A gG |
| Querschnittsfläche (Min.) |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
| Anmerkung |
Andere maximale kontinuierliche Betriebsspannung Uc kann angepasst werden |
Abmessungen:
25KA Typ 1 ÜberspannungsschutzAnwendung:
• Verhindert, dass Blitzüberspannung und vorübergehender Überstrom in die Stromversorgungsleitung eindringen und den normalen Betrieb des Stromversorgungssystems und der elektrischen Ausrüstung stören.
• Sie ist für den Blitzschutz des Stromnetzes in Gebieten mit hohem Blitzrisiko (LPZ0B oder Schnittstelle zwischen LPZ0B und LPZ1) anwendbar.
• Geeignet für dreiphasige TN-C-Stromversorgung mit Wechselstrom von 50 bis 60 Hz
• Normalerweise im Gebäude in das Niederspannungs-Hauptverteilschrank oder den Niederspannungs-Hauptschalter eingebaut.
Ausfall eines offenen Stromkreises bei SPD
Ein offener Schaltkreislauf ist ein häufiger Ausfall bei SPDs, insbesondere bei Geräten mit Varistoren.Wenn ein SPD das Ende seines Lebens erreicht hat, wird ein interner Trennschalter aktiviert, der die SPD inaktiv macht.
Bei SPDs mit Gasentladungsschläufern können auch interne Trennschlüsse (Wärmeschutz) zum Schutz vor abnormaler Überhitzung durch unerwartete Nachströme oder Überspannungen verwendet werden.Es ist wichtig zu beachten, dass thermische Flucht, eine häufige Ausfallursache bei SPDs auf Varistorbasis, gilt nicht für SPDs mit Gasentladungsschläuchen oder eingekapselten Funkenlöchern.
Eine Funkenlücke, eine andere Art von SPD, kann im offenen Schaltkreislauf ausfallen, wenn sie aufgrund von Elektrodenverschleiß oder einem verblassten elektronischen Zündkreislauf keinen Bogen mehr entzünden kann.das SPD wird dauerhaft geöffnet, so dass das System ungeschützt bleibt.
SPD und Blitzschutz
Überspannungsschutz bezieht sich auf den Schutz von Systemen und elektrischen Geräten gegen übermäßig hohe Spannungsspitzen, die durch Schaltvorgänge und Blitzschläge verursacht werden.
Heutzutage enthalten Häuser im Durchschnitt elektronische Geräte im Wert von 15.000 Dollar, die nicht vor Spannungsüberspannungen geschützt sind.BRITEC SPD wurde speziell entwickelt, um Haushaltsgeräte vor Überspannungen durch Blitz zu schützen- Komplettlösung für Ein- und Dreiphasenanlagen.
Workshop:
Das Labor:
Bescheinigung:
Versand:
Häufige Fragen:
Q1. Wie ist die Zahlungsfrist?
A1. Wir akzeptieren TT, 30% Anzahlung und 70% Guthaben vor dem Versand.
F2: Würden Sie unser Logo verwenden?
A2: Wenn Sie eine gute Menge haben, ist es absolut kein Problem, OEM zu machen.
Q3. Akzeptieren Sie kundenspezifische Bestellungen?
Ja, das tun wir.
