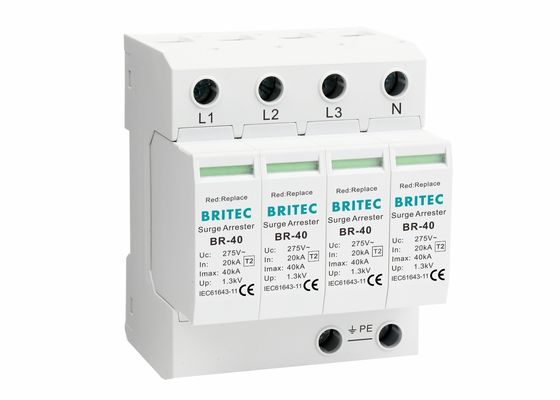

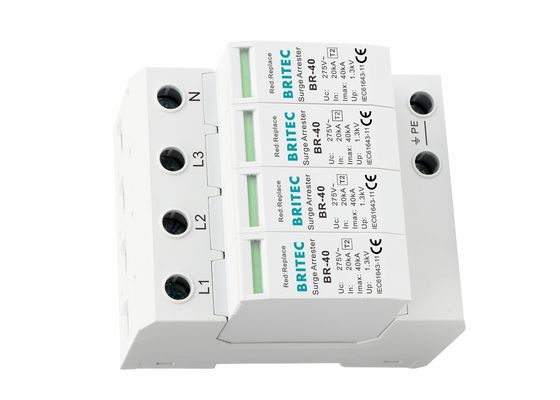

Blitzschutzvorrichtungen der Klasse II Typ 2 SPD 40Ka Beschreibung:
• Intensität des Fernsignal-Alarmkontakts
• Prüfstand Typ 2 oder Klasse II
• Fehleranzeige
• Nennentladeströmung 20Ka bei maximaler Entladeströmung von 40kA
• Hohe Entladekapazität und geringe Restspannung
• 4 Pole SPD
• Übertemperaturschutz
• DIN-Schienenmontage, einfache Montage, kompakte Größe, gute Leistung
• IP20, UL94 V0
Blitzschutz der Klasse II Typ 2 SPD 40Ka Überspannungsschutzvorrichtungen
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
320 V |
385 V |
440 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. Ersatzzucker |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Abmessungen:
Blitzschutz Klasse II Typ 2 SPD 40Ka Überspannungsschutzvorrichtungen Anwendung:
• Überspannungsschutzvorrichtungen (SPD) eignen sich für das TN-S-Stromversorgungssystem von 50/60 Hz
• geeignet für eine dreiphasige Anwendung
• Schutz vor direkten und indirekten Blitzimpulsen und anderen vorübergehenden Überspannungen.
Einrichtung:
• Die Typ-2-Arrestatoren müssen in Unterverteilplatten nach den Hauptverteilplatten, die Typ-1-Arrestatoren enthalten, installiert werden.
• Für den ordnungsgemäßen Betrieb zwischen Typ-1- und Typ-2-Arrestoren müssen mindestens 10 bis 15 m Kabel oder Draht vorhanden sein, ansonsten muss eine Entkopplungsspirale zwischen den beiden Geräten installiert werden.
• Mehrfache Überspannungsablenker, die in einem Kaskadenansatz installiert sind, sollten verwendet werden, um einen angemessenen Schutz der Anlage zu gewährleisten.
Tipps: Was ist ein Überspannungsschutzgerät?
Die Überspannungsschutzvorrichtung (SPD) ist eine elektronische Vorrichtung, die elektrische Geräte, Kommunikationsnetzwerke usw. vor den Auswirkungen von Überspannungen schützt.Wenn in einem Stromkreis oder einer Kommunikationsleitung aufgrund von externen Störungen plötzlich ein Stromschlag oder Spannungsüberhang auftritt, kann das SPD den Shunt in sehr kurzer Zeit durchführen, wodurch die Beschädigung anderer Geräte im Stromkreis durch den Überschuss vermieden wird.
Überspannungsschutzvorrichtungen sind so konzipiert, dass sie die Auswirkungen des indirekten und direkten Blitzes oder anderer vorübergehender Überspannungsschwellen minimieren.Anwendungen in der tertiären Industrie und anderen IndustriezweigenSPD verfügt über mehrere Schutzmodi: L-L, L-G, L-N, N-G und deren Kombinationen.
Der SPD-Spannschutz ist eine unverzichtbare Vorrichtung für den Blitzschutz in der elektronischen Ausrüstung.Seine Aufgabe besteht darin, die vorübergehende Überspannung, die in die Stromleitung und die Signalübertragungsleitung gelangt, auf den Spannungsbereich zu beschränken, dem das Gerät oder System standhalten kann, oder um einen starken Blitzstrom in den Boden abzugeben, um die Ausrüstung oder Systeme so vor Schocks zu schützen.
Unser Produkt hat denselben Parameter wie Eaton SPD 3 Phase.
Er entspricht den Anforderungen der IEC-Elektro-SPD.
Unser Preis ist günstiger als der von Mersen.
Unsere Dienstleistungen:
• 21 Jahre weltweit führender Beruf in der Herstellung von elektrischen Produkten.
• Alle Produkte werden vor dem Versand gut verpackt sein.
• Standardverpackung, und Sie können uns auch Ihre eigenen Anforderungen an die Verpackung mitteilen.
• Schnellere Lieferung.
• Vor dem Versand individuell getestet.
Versand:
Workshop:
Häufige Fragen:
F1: Wie hoch ist die MOQ für jeden Artikel?
A: Normalerweise beträgt die MOQ 100 Stück. Wenn wir dieses Produkt auf Lager haben, gibt es keine MOQ-Limitation.
Q2: Haben Sie eine Garantie für die Produkte?
A: Ja, sicher. Alle Produkte haben zwei Jahre Garantie. Jedes Problem können Sie uns gerne kontaktieren.
F3: Sind Sie eine Fabrik oder eine Handelsgesellschaft?
A: Wir sind eine Fabrik mit Handelslinien. Wir sind seit mehr als 21 Jahren im SPD-Bereich. Wir haben volle Erfahrung in der Herstellung von Überspannungsschutz.
Q4: Wie kann die Qualität kontrolliert werden?
A: Jedes neue Produkt muss vor dem Versand getestet werden.
F5: Wie lange dauert die Lieferung?
A: Wenn wir Lager haben, können wir innerhalb einer Woche alle Lieferungen beenden. Wenn wir keine Lager haben, normalerweise etwa 3 Wochen. Es hängt von der Bestellmenge ab.
