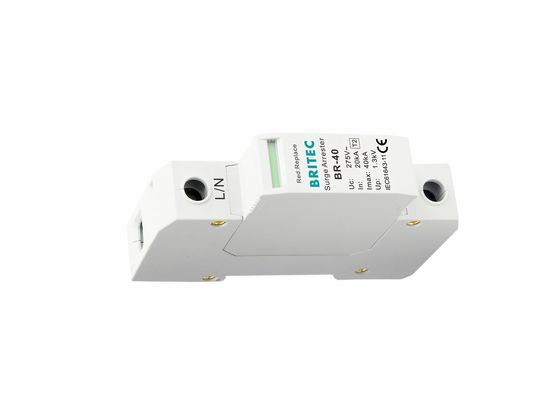

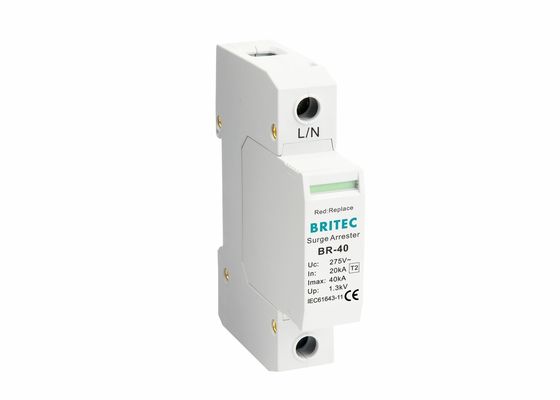

Überspannungsschutzvorrichtung Klasse C Blitzschutzvorrichtung
• Überspannungshalter Typ 2 nach EN 61643-11.
• DIN Rail AC Überspannungsschutzvorrichtungen sind parallel angeschlossen und verwenden eine MOV, um Hochspannungsüberspannungen zu klemmen.
• This arrester is recommended for use in the Lightning Protection Zones Concept at the boundaries of LPZ 1-2 for equipotential bonding and elimination of transient overvoltage that originate during atmospheric discharges or switching processes.
• SPD 20 bis 40
Überspannungsschutzvorrichtung B-Klasse Blitzschutzvorrichtung
| |
BR-40 150 1P |
BR-40 275 1P |
BR-40 320 1P |
BR-40 385 1P |
BR-40 440 1P |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. Ersatzzucker |
100A |
100A |
100A |
100A |
100A |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Technologiecharakteristik:
Überspannungsschutzvorrichtung Klasse C Blitzschutz Beschreibung:
• Die Überspannungssperren BR-40 1P erfüllen die Anforderungsklasse Typ 2 gemäß IEC 61643-11.
• Anschließbarer Überspannungshalter.
• Diese Geräte schützen Niederspannungsanlagen vor Überspannungen aller Art und sind in Einpolar- bis Vierpolarversionen erhältlich.
• Hohe Verhaftungsfähigkeit.
• Die Verwendung leistungsstarker Varistoren ermöglicht eine schnelle Reaktionszeit und ein geringes Schutzniveau, ohne dass eine Stromleitung besteht.
Einrichtung:
• Die Linie der Überspannungshalter umfaßt eine vollständige Palette von kompakten Schutzmitteln für die Montage auf DIN-Schienen
• Wenn sich das Fehleranzeigungsfenster von grün auf rot ändert, ersetzen Sie bitte die Patrone so schnell wie möglich.
• Nach Beendigung der Installation überprüfen Sie, ob die Schutzeinheit eingesteckt ist, schließen Sie den automatischen Schaltknopf (Schutzschalter) und überprüfen Sie, ob der Arbeitszustand normal ist.
Was ist ein Überspannungsschutzgerät?
Die Überspannungsschutzvorrichtung (SPD) ist eine elektronische Vorrichtung, die elektrische Geräte, Kommunikationsnetzwerke usw. vor den Auswirkungen von Überspannungen schützt.Wenn in einem Stromkreis oder einer Kommunikationsleitung aufgrund externer Störungen plötzlich ein Stromschlag oder Spannungsüberhang auftritt, kann das SPD den Shunt in sehr kurzer Zeit durchführen und so die Beschädigung anderer Geräte im Stromkreis durch den Überschuss vermeiden.
