Gleichstrom-Anwendungen Bis zu 600VDC 40kA Gleichstrom-SPD für Photovoltaik-Systeme
Gleichspannungsvorrichtungen bis zu 600VDC 40kA Gleichspannung
• Überspannungsschutz des Typs 2 für Photovoltaikanlagen
• Das Gerät entspricht der PV-Norm IEC61643-31.
• Imax - 40kA/Pol (8/20 Wellenform).
• Das auf der Schienenseite montierte SPD wird in Solarkombinatoren weit verbreitet, um die Solarzellen und Wechselrichter vor Spannungs- und Blitzüberspannungen zu schützen.
• UCPV - 600 V Gleichstrom.
• Nach den verschiedenen Gleichstromversorgungen können verschiedene entsprechende Spezifikationen ausgewählt werden und auf ein Mehrkanal-Gleichstromversorgungssystem durch verschiedene Kombinationen angewendet werden.
• Auf -2,6 kV.
• Was die Materialien angeht, so wählen wir die Markenkomponenten und nutzen fortschrittliche Fertigungstechnologien.
• Schnelle Klemmreaktion, unter 25ns.
• Schutzniveau IP20
• Kein Leck, kein Betriebsstrom.
• Solar 2P DC SPD Überspannungsschutzvorrichtung, Schutz vor Blitzspannungen im Sonnensystem (Photovoltaik-Stromversorgungssystem).
• Hochenergetische Überspannungskomponenten.
• Die Hülle besteht aus PC-Flammhemmendem Material, Feuerdämmung
• Modernste Überspannungsschutztechnik.
• Anzeige des Ausfallstatus, grün/rot.
• Telesignalisierungsanzeige für Fernstörungswarnungen (optional).
• DIN-Schienenmontage, Steckmodul, bequemer Austausch

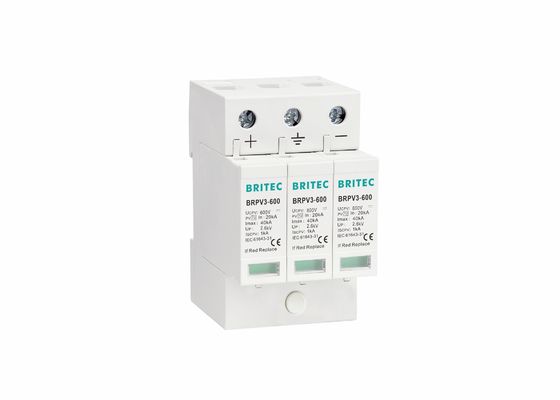

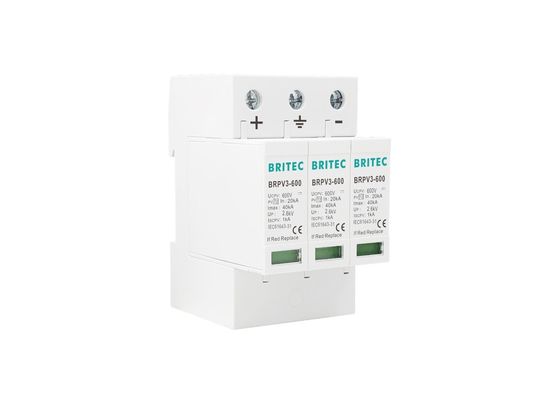

Gleichspannungsanwendungen bis zu 600VDC 40kA Gleichspannungsspeicher Produktinformationen:
| | BRPV3 600 |
| SPD-Klassifizierung nach EN61643-31 | Typ 2 |
| SPD-Klassifizierung nach IEC 61643-31 | Klasse II |
| Max. Dauerstromspannung UCPV | 600 V |
| Nennentladungsstrom (8/20us) In | 20kA |
| Max. Entladeströmung (8/20us) Imax | 40kA |
| Spannungsschutzniveau [(DC+/DC-)→PE] nach oben | ≤ 2,6 kV |
| Reaktionszeit Die | ≤ 25 ns |
| Betriebstemperaturbereich Tu | -40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige | grün / rot |
| Querschnittsfläche (Min.) | 4 mm2 |
| Querschnittsfläche (max.) | 35 mm2 |
| für die Montage auf | 35 mm Din-Schiene |
| Gehäusematerial | Thermoplast UL94-V0 |
| Schutzniveau | IP20 |
| Bestellcode | B8009 |
| Bestellcode ((Mit Fernsignal) | B8011 |
Technologiecharakteristik:
Gleichspannungsanwendungen bis zu 600VDC 40kA Gleichspannungsspeicher Anmerkungen zur Installation:
• Die Installation darf nur von einem elektrisch erfahrenen Bediener durchgeführt werden.
• Es wird empfohlen, die Anlage an beiden Enden der Gleichstromleitung (Sonnenkollektorseite und Wechselrichter-/Wandlerseite) zu installieren, insbesondere wenn die Leitung extern und lang ist.
• Für eine optimale Leistung ist der Schutzschirm parallel zur geschützten Ausrüstung so nahe wie möglich zu montieren. (*Anmerkung: Wenn der Schutzschutzschirm im Freien und den Elementen ausgesetzt sein soll,Schutzschirm in einem geeigneten wetterdichten Gehäuse montieren(Siehe unten.)
• Grüner Tab, normaler Arbeitsstatus, roter Tab, Ausfallstatus, muss schnell ersetzt werden.
Funktionsprinzip des Produkts:
In einem Solar-Photovoltaik-System wird die induktive oder kapazitive Kupplungsspannung durch den Blitzschlag und den Schaltvorgang des Vorstrom-Stromversorgungssystems verursacht.Die Überspannung kann die Photovoltaikmodule und Wechselrichter beschädigen.Der Photovoltaik-Blitzhalter ist speziell dafür entwickelt worden.Das Blitzschutzmodul der Gleichstromversorgung, sobald die hohe Spannung die Isolierung der geschützten Ausrüstung gefährdet, wirkt der Blitzschutzmittel sofort und der Hochspannungsschlagstrom wird auf die Erde gerichtet,so die Amplitude der Spannung begrenzt und die Isolierung der Ausrüstung geschütztWenn die Überspannung weg ist, wird der Arrestator schnell in seinen ursprünglichen Zustand zurückgebracht, um die Energieausrüstung zu schützen.
Unsere Dienstleistungen:
• 17 Jahre weltweit führender Beruf in der Herstellung von elektrischen Produkten.
• Alle Produkte werden vor dem Versand gut verpackt sein.
• Standardverpackung, und Sie können uns auch Ihre eigenen Anforderungen an die Verpackung mitteilen.
• Schnellere Lieferung.
• Vor dem Versand individuell getestet.
Unternehmensprofil:
Wenzhou Britec Electric Co., Ltd. ist seit vielen Jahren ein auf SPD-Produkte spezialisiertes Unternehmen.Die Marke seit vielen Jahren exportieren, von denen es die Erfahrung ermöglicht Britec die Fähigkeit zu wissen, was die Kunden brauchen, was die Endbenutzer brauchen. Top-Qualität und die besten Dienstleistungen ist unser erster und wichtigster Glaube. willkommen, mit uns zusammenzuarbeiten, willkommen, uns beizutreten!
Workshop-Show:
Zertifizierungen:
Häufige Fragen:
1Wer sind wir?
A: Wir haben unseren Sitz in Yueqing, Zhejiang, China, starten ab 2003, verkaufen nach Europa, Südamerika, Mittlerem Osten, Südostasien, Afrika.
2Wie können wir Qualität garantieren?
A: Immer vor dem Versand endgültige Inspektion;
3Was kannst du von uns kaufen?
A: Alle Arten von SPDs.
4Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
A: Konzentrieren Sie sich immer auf den Kundenservice!
5Welche Dienstleistungen können wir anbieten?
A: Akzeptierte Lieferbedingungen: FOB, CIF, EXW
Akzeptierte Zahlungswährung: USD, EUR, CNY;
Akzeptierte Zahlungsart: T/T, L/C, PayPal;
Sprache: Englisch, Chinesisch
