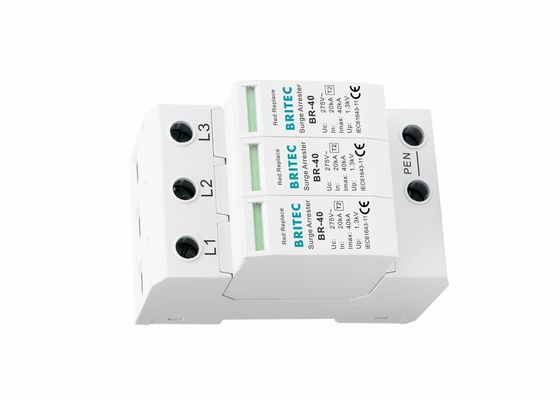

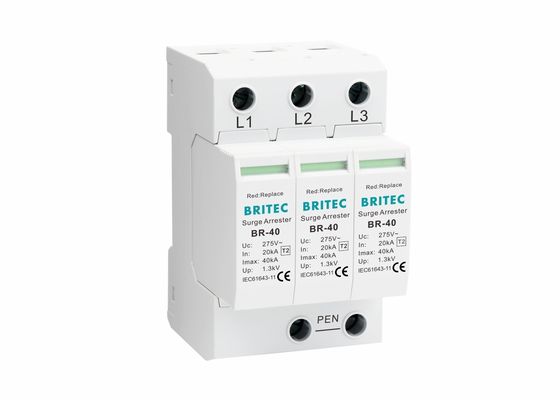

Typ 2 Imax 40KA Leistungsüberspannungsschutz
• Typ 2 Überspannungsschutz
• In: 20 kA
• Immax: 40 kA
• UL1449 ed.4
• Visuelle Anzeige des Varistor-Status - gesund/ersetzen.
• SPD der BR-40-Serie sind zum Schutz von elektrischen und sensiblen Geräten gegen induzierte Überspannungen ausgelegt.
• Fernsignalkontakt zum Varistor-Status.
• Diese Überspannungsschutzvorrichtung zeigt ihre Fähigkeit, Impulsströmen mit 8/20μs Wellenform und Niederspannungsschutz zu widerstehen.
• Ersetzbare Module.
• Dieses SPD ist an der Unterverteilplatte dieser Anlage installiert, wie Transformatorraum, Verteilschrank und Schaltschrank.
• Entspricht der Norm EN 61643-11.
• 35 mm Schiene (EN 60715).
Typ 2 Imax 40KA Leistungsüberspannungsschutz
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. Ersatzzucker |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Technologiecharakteristik:
Typ 2 Imax 40KA Überspannungsschutz Beschreibung:
• BR-40 3P Wechselstrom-Blitzschutzvorrichtungen für den Dreiphasen-Wechselstrom-Blitzschutz der zweiten Stufe (C-Stufe).
• Sichtbares und ferngesteuertes Status
• Diese Vorrichtung wird auf die Anforderungen der Klasse II geprüft.
• Austauschbare Module
• Anwendungssystem: TN-C-Stromversorgungssystem.
Einrichtung:
-
• Die Linie der Überspannungshalter umfaßt eine vollständige Palette von kompakten Schutzmitteln für die Montage auf DIN-Schienen
• Das SPD muss nach der Installation nicht entsprechend angepasst werden.
• Es kann das Stromnetz nach ordnungsgemäßer Installation automatisch schützen
• Bitte ersetzen Sie im Falle eines Ausfalls das ungültige Element rechtzeitig
Standards:
- IEC 61643-1:2005"Nummern" für die Nummern EN 61643-11:2007
- Gehäuse FRNC-UL94
- GB18802.1-2002
- YD/T1235.2-2002
Unsere Dienstleistungen:
-
• 21 Jahre weltweit führender Beruf Hersteller von elektrischen Produkten Überspannungshalter
• Alle Produkte werden vor dem Versand gut verpackt
• Standardverpackung, und Sie können uns auch Ihre eigenen Anforderungen an die Verpackung mitteilen
• Schnellere Lieferung
• Vor dem Versand individuell getestet
