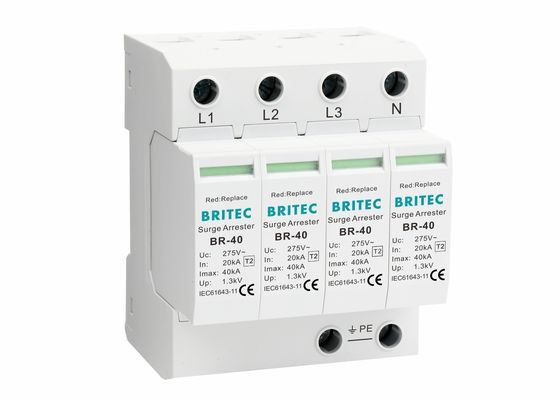

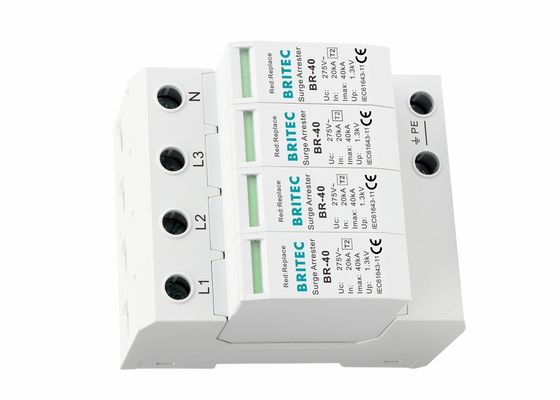

40KA Typ 2 Einphasenüberspannungsschutzvorrichtungen Übergangsspannungsschutz
• Die Überspannungssperren BR-40 erfüllen die Anforderungen der Typ-2-Klasse gemäß IEC 61643-11.
• Anlage mit 35 mm elektrischem Leitungsrohr
• Diese Geräte schützen Niederspannungsanlagen vor Überspannungen aller Art und sind in Einpolar- bis Vierpolarversionen erhältlich.
• 8/20us Wellenform, geringe Restspannung
• Die Verwendung leistungsstarker Varistoren ermöglicht eine schnelle Reaktionszeit und ein geringes Schutzniveau, ohne dass eine Stromleitung besteht.
• Fernsignalport, Fernwarnung
• Wenn die Umstände unsicher sind und eine Brandgefahr durch eine Überlastung besteht, trennt die interne Abschaltvorrichtung gegebenenfalls den Halter vom Netz.
40KA Typ 2 Einphasenüberspannungsschutzvorrichtungen Übergangsspannungsschutz
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. Ersatzzucker |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Abmessungen:
40KA Typ 2 Einphasenüberspannungsschutzvorrichtungen Übergangsspannungsschutz Beschreibung:
+ Anschlüssiger Überspannungshalter
+ eingebauter Sicherungsschutz und thermisch induzierter Brecher
+ Hohe Fähigkeit zur Festnahme
+ SPD mit hoher Energie, kein Nachstrom
+ Anzeige des visuellen Status
+ Automatische Abbaufreisetzung
+ Erhältlich mit optionaler Fernsignalisierung
Der Überspannungsschutz (SPD) der Modulreihe BR-40 ist nach der IEC-Norm konstruiert
+ Schwingungssicher
+ Die maximalen Entladungströme (IMAX 8/20) jeder Leitung können 40 kA betragen.
+ Einfache Standardaufstellung der Hutspur
+ Es ist für den Blitzschutz der 220/380V-Stromverteilsysteme aller Klassen geeignet.
+ Kennzeichnete Verbindungen
+ Britec Company kann verschiedene Produkte mit unterschiedlichen Arbeitsspannungsklassen und Blitzstromentladungskapazität herstellen.
+ Spannungskodierung
40KA Typ 2 Einphasenüberspannungsschutzvorrichtungen Übergangsspannungsschutz Anwendungsbereich:
1. Niederspannungs-Hauptstromverteilschrank oder Verteilfach der Gebäude
2Typ 2 Überspannungssperren schützen vor Überspannung durch Schalten und Nebenwirkungen von Blitzschlägen.
3. Bodenverteilungskasse von Gebäuden
4Diese Geräte entladen Strom mit einer Wellenform von 8/20 μs und bieten einen Niederspannungsschutz von ≤ 1.5 kV (bis) für empfindliche elektronische Geräte, die die Anforderungen an die für die Kategorie II ermittelten Geräte überschreiten
5- Außen-Stromverteilschrank/Box.
Einrichtung:
-
• Die Typ-2-Arrestatoren müssen in Unterverteilplatten nach den Hauptverteilplatten, die Typ-1-Arrestatoren enthalten, installiert werden.
• Für den ordnungsgemäßen Betrieb zwischen Typ-1- und Typ-2-Arrestoren müssen mindestens 10 bis 15 m Kabel oder Draht vorhanden sein, ansonsten muss zwischen den beiden Geräten eine Entkopplungsspule installiert werden.
• In Gebieten, in denen Stürme häufig auftreten, wird dringend empfohlen, zusätzliche Schutzsysteme zu installieren.
• Der Austausch des SPD beinhaltet das Ausschalten der Stromversorgung, das Entfernen des alten Moduls und die Installation eines neuen.
Ein SPD schützt hauptsächlich vor Spannungsüberspannungen oder Spitzen, während ein UPS während von Ausfällen Speicherstrom liefert und auch ein gewisses Maß an Überspannungsschutz bietet.
