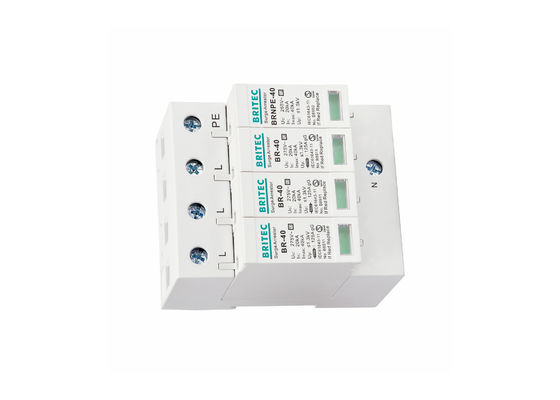

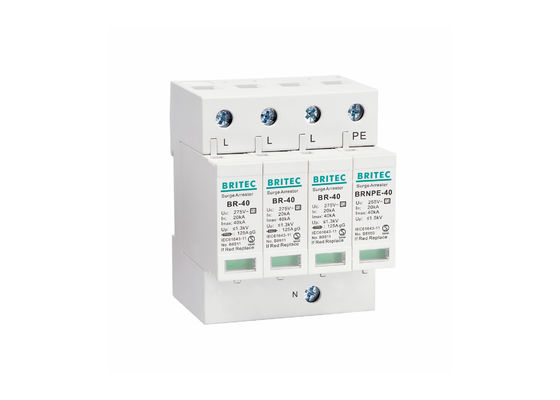

40ka 3-phasige elektrische Überspannungsschutzvorrichtung
• Wir haben alle möglichen SPDs wie Klasse B, C, D / Typ I, II, III.
• Konstante Steckfähigkeit ((auch bei N/PE-Sparnglücke)
• BR-40-Serien Überspannungsschutz sind für den Schutz vor Lichtüberspannungen ausgelegt.Diese Einheiten müssen parallel an den Wechselstromnetzen installiert werden, um geschützt zu werden und den Schutz der gemeinsamen und der Differenzmodi zu gewährleisten..
• Eigene Technologie zur Herstellung von MOV
• Maximaler Strom, der einen Blitzschlag ertragen kann, 40KA.
• Wärmeabschaltvorrichtung für jeden einzelnen Steckverbinder
• Überspannungsschutzvorrichtung/Arrester dienen zum Schutz vor Überspannungen beim Schalten.
• mit oder ohne schwebender Fernbedienungskontakt
• Reaktionszeit < 25 ns.
• Einrichtung auf Schiene (35 mm)
• Die Farbe des sichtbaren Fensters zeigt den Betriebszustand an, grün bedeutet normal, rot bedeutet abnormal.
• SPD drei Phasen
40ka 3-phasige elektrische Überspannungsschutzvorrichtung
| |
BR-40 150 3P+NPE |
BR-40 275 3P+NPE |
BR-40 320 3P+NPE |
BR-40 385 3P+NPE |
BR-40 440 3P+NPE |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
| Max. Dauerbetriebsspannung a.c. |
255 V |
255 V |
255 V |
255 V |
255 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Spannungsschutzniveau [N-PE] |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
| Nachstehende Stromauslöschfähigkeit [N-PE]a.c.Ifi |
100 Arme |
100 Arme |
100 Arme |
100 Arme |
100 Arme |
| Max. Ersatzzucker |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reaktionszeit [N-PE] |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestellcode |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Bestellcode (mit Fernsignal) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Technologiecharakteristik:
40ka Dreiphasige elektrische Überspannungsschutzvorrichtung Merkmale:
• Mit mechanischer und Fernbedienung einsteckbar.
• Entspricht den Normen IEC61643-11
• Der SPD-Typ 2 ist das Sekundärschutzsystem für alle Niederspannungsanlagen.Dies ist in jedem elektrischen Schaltplatten installiert und verhindert die Ausbreitung von Überspannungen in den elektrischen SystemenIm Allgemeinen für die Eintrittszufuhr von Hauptverteilern verwendet.
• Schutz im gemeinsamen Modus oder im gemeinsamen + differenziellen Modus
• Thermische Trennvorrichtung.
• Klasse 2/Typ 2 verfügbar.
40ka 3-phasige elektrische Überspannungsschutzvorrichtung Anwendung:
1: AC SPD der BR-40-Serie ist geeignet für den Einsatz im Stromversorgungssystem TT, TN-S, TN-C, IT, TN-C-S usw. von AC 50/60HZ.
2: geeignet für den Stromschutz des Systems, z. B. Stromverteilerschrank, Schaltschrank, Schaltschrank, Wechselstromverteilplatte usw.
3: BR-40 AC SPD zum Schutz vor direkten und indirekten Blitzimpulsen und anderen vorübergehenden Überspannungen
4: Verteilerbox mit Außeneingang im Gebäude und in jeder Etage
Einrichtung:
• Die Linie der Überspannungshalter umfaßt eine vollständige Palette von kompakten Schutzmitteln für die Montage auf DIN-Schienen
• Wenn sich das Fehleranzeigungsfenster von grün auf rot ändert, ersetzen Sie bitte die Patrone so schnell wie möglich.
• Nach Beendigung der Installation überprüfen Sie, ob die Schutzeinheit eingesteckt ist, schließen Sie den automatischen Schaltknopf (Schutzschalter) und überprüfen Sie, ob der Arbeitszustand normal ist.
Die SPD-Kabelgröße variiert je nach SPD-Typ und Anwendung, liegt aber bei Kupferleitern typischerweise zwischen 6 mm2 und 16 mm2.
