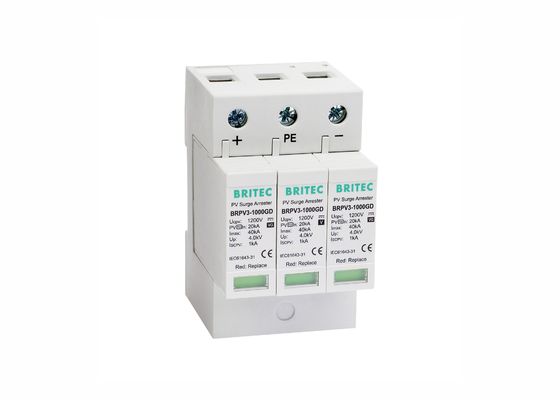

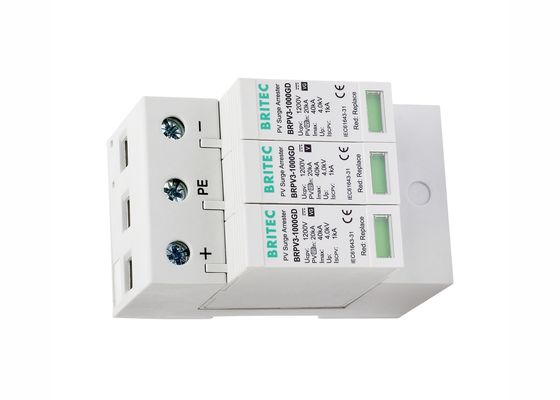

3 Pole 40kA Solar PV Überspannungsschutzvorrichtung mit Gas - Entladungsschlauch 1000V Gleichstrom
Eigenschaft der Solar-PV-Schutzvorrichtung:
• Vorrichtung zum Schutz vor photovoltaischer Überspannung Typ 2 / Klasse II.
• Maximaler Entladestrom bei 8/20-Wellenform: 40 kA pro Phase.
• Der BRPV3-1000GD PV-Überspannungshalter ist speziell für den Gleichspannungsschutz ausgelegt.
• Dieses Produkt entspricht IEC 61643-31 und EN 61643-31.
• Dieses Produkt verfügt über 3 Pole für Gleichspannung 1000 V und 2 Pole mit Gasentladungsrohr, die keinen Leckstrom gewährleisten.
• Das komplette Gerät besteht aus einem Grundteil und Steckmodulen.
• Visuelle Anzeige eines Fehlers der Ausrüstung.
• Sicherheitsabschaltung und Fernsignalisierung.
Solar-PV-Schutzvorrichtung gegen Überspannungen
| |
BRPV3 1000 GD |
| SPD-Klassifizierung nach EN61643-31 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-31 |
Klasse II |
| Max. Dauerstromspannung UCPV |
1000 V |
| Nennentladungsstrom (8/20us) In |
20kA |
| Max. Entladeströmung (8/20us) Imax |
40kA |
| Spannungsschutzniveau [(DC+/DC-)→PE] nach oben |
≤ 4,0 kV |
| Reaktionszeit Die |
≤ 100 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermische Kunststoffe UL94-V0 |
| Schutzniveau |
IP20 |
| Bestellcode |
B8006 |
| Bestellcode ((Mit Fernsignal) |
B8008 |
Abmessungen:
Anwendungsbereich der Solar-PV-Schutzvorrichtung:
• Speziell für den Überspannungsschutz der Photovoltaikstränge ausgelegt; für das Photovoltaiknetzanschlusssystem.
• zum Schutz der positiven und negativen Busbars von Photovoltaikanlagen gegen Überspannungseffekte.
• Zur Beseitigung vorübergehender Überspannungen, die bei atmosphärischen Entladungen oder Schaltprozessen entstehen.
• Schützen Sie die Endgeräte im PV-System vor Überspannung, wie z. B. Solarzellen oder Wechselrichter.
• Erhältlich für 1000V Gleichspannung, die in Photovoltaik-String-Wechselrichter oder Solarkombinatoren integriert sind.
• Sie kann auch zum Schutz von Windkraftanlagen verwendet werden.
Vorteil der Solar-PV-Schutzvorrichtung:
• Besondere Varistor-Sektoren.
• Fernüberwachung.
• Angabe des Betriebszustands.
• Steckpatronen für den schnellen und einfachen Austausch beschädigter Patronen.
• Hohe Entladekapazität.
Unsere Dienstleistungen:
• 17 Jahre weltweit führender Beruf in der Herstellung von elektrischen Produkten.
• Alle Produkte werden vor dem Versand gut verpackt sein.
• Standardverpackung, und Sie können uns auch Ihre eigenen Anforderungen an die Verpackung mitteilen.
• Schnellere Lieferung.
• Vor dem Versand individuell getestet.
Anweisung für die Installation der Solar-PV-Schutzvorrichtung gegen Überspannung:
• Diese Überspannungshalter sind in der Regel auf der Seite der Gleichstromlast installiert.
• Diese Arrester sind für den Einsatz in den Blitzschutzzonen an den Grenzen der LPZ 0-2 empfohlen.
• geeignet für den Schutz, wenn kein äußerer Schutz installiert ist.
Unternehmensprofil:
Wenzhou Britec Electric Co., Ltd. konzentriert sich auf die Forschung, Entwicklung und Innovation von Niederspannungsüberspannungshalter.Datenüberspannungsschutzvorrichtung, LED-Blitzarrestor usw. Unsere Firma hält sich an das Konzept der Ehrlichkeit, Qualität und Fortschritt. Wir bieten den engagierten Service für Kunden nach unserer reichen Erfahrung.Bereit, Hand in Hand mit dir voranzukommen!
Zertifizierung:
Herstellung:
Häufige Fragen:
F1: Wie lange dauert die Vorlaufzeit?
A: Im Allgemeinen dauert die Produktion je nach Menge etwa 20 Tage.
Q2: Wie lange dauert die Garantie Ihrer Produkte?
A: Zwei Jahre Garantie.
F3: Müssen nach jedem Entladungsprozess ein Arrestor ausgetauscht werden?
A: Nein! Überspannungshalter sind in der Lage, wiederholt Blitzströme zu entladen. Dies wurde in mehreren Labortests nachgewiesen und durch unsere langjährige Felderfahrung bestätigt.
