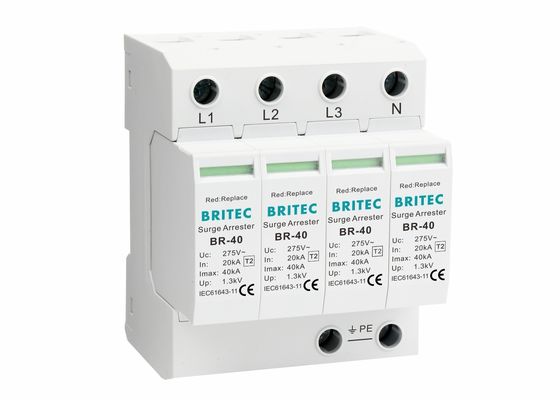

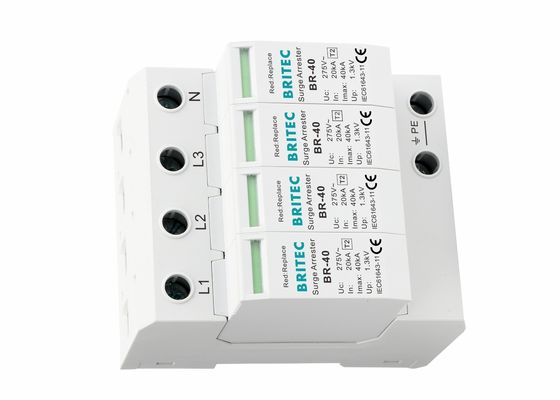

AC-Überspannungsableiter 40 kA Typ 2 Überspannungsschutzgerät Merkmale:
• Thermische Stabilität 100A ohne zusätzlichen Schutz
• Patentierter Schnellauslösemechanismus
• SEMKO-Zulassung
• Imax 40 kA 8/20 µs
• Modulares Design, Standard-35-mm-DIN-Schienen-Installation
• Arbeitsstatus-Anzeigefenster und Fernkontakte für Ihre Option
• Entspricht EN 61643-11 für Ableiter, die an Niederspannungsverteilersysteme angeschlossen sind.
• Gehäusematerial: Thermoplast UL94-V0
• Überspannungsableiter Typ 2 für Dreiphasensysteme mit Neutralleiter
• Varistor-Schutz L1, L2, L3, N, PE
AC-Überspannungsableiter 40 kA Typ 2 Überspannungsschutzgerät Produktdetails:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-Klassifizierung gemäß EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung gemäß IEC61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauernetzspannung Uc |
150V |
275V |
320V |
385V |
440V |
| Nennableitstrom (8/20 µs) In |
20 kA |
20 kA |
20 kA |
20 kA |
20 kA |
| Max. Ableitstrom (8/20 µs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Spannungsschutzpegel Up |
≤0,8 kV |
≤1,3 kV |
≤1,5 kV |
≤1,8 kV |
≤2,0 kV |
| Spannungsschutzpegel 5 kA Up |
≤0,6 kV |
≤1 kV |
≤1,2 kV |
≤1,3 kV |
≤1,5 kV |
| Max. Vorsicherung |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Ansprechzeit tA |
≤25 ns |
≤25 ns |
≤25 ns |
≤25 ns |
≤25 ns |
| Betriebstemperaturbereich Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnitt (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Querschnitt (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Zur Montage auf |
35mm DIN-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzart |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Bestellcode |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Bestellcode (mit Fernsignalisierung) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Abmessung:
AC-Überspannungsableiter 40 kA Typ 2 Überspannungsschutzgerät Anwendung:
• Anwendbar zur Ableitung von Überspannungen, die durch schaltartige (8/20 µs) Überströme entstehen.
• Der 4-polige Überspannungsableiter BR-40 ist für TN-S-Systeme geeignet.
• Wird für Blitz- und Überspannungsschutz in AC50/60Hz verwendet, schützt das Niederspannungsnetz vor Blitz- oder Überspannungen.
• Entwickelt für Installationen, bei denen das Risiko direkter Blitzeinschläge reduziert ist (ohne LPS oder mittleres Risiko)
• Wird auch zusätzlich zum SPD Typ 1 verwendet, um die Betriebsspannung der Ableiter zu begrenzen
AC-Überspannungsableiter 40 kA Typ 2 Überspannungsschutzgerät Vorteil:
• Hoher Ableitstrom.
• Spannungsschutzpegel (Up) ist niedrig
• Austauschbare Varistor-Module
• IP20-Schutz
• Integrieren Sie Technologie-basierte Hochenergie-Varistoren
SPD Typ 2 Installationsanleitung:
• Die Typ-2-Ableiter müssen in Unterverteilertafeln nach Hauptverteilertafeln mit Typ-1-Ableitern installiert werden.
• Für einen ordnungsgemäßen Betrieb zwischen Typ-1- und Typ-2-Ableitern müssen mindestens 10-15 m Kabel oder Draht vorhanden sein, andernfalls muss eine Entkopplungsspule zwischen den beiden Geräten installiert werden.
• In Gebieten, in denen Stürme häufig auftreten, wird dringend empfohlen, zusätzliche Schutzsysteme zu installieren.
