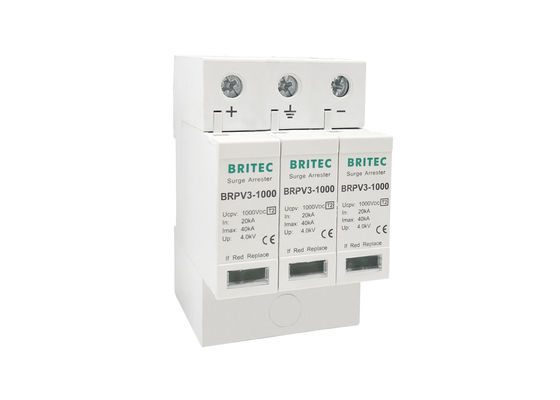

Solar SPD 1000V Überspannungsschutz DC 40kA Leistung Übergangsspannung Unterdrückung
Solar-SPD 1000V ÜberspannungsschutzEigenschaften:
• UCPV: 1000 V Gleichspannung.
• Montage: 35 mm Schiene.
• Optional Fernsignal.
• Sichtbare Endlebensindikatoren.
• Typ 2 Überspannungsschutz.
• Nennentladungsstrom (8/20 μs): 20 kA.
• Höchstentladungsstrom (8/20 μs): 40 kA.
• I/O-Anschlüsse: Mehrkerndraht: 4-25 mm2.
• Schutzmodus: +/----PE, -/+---PE, +/---- -/+.
• Gut getestet und nach den Normen IEC 61643-31 zertifiziert.
• Die Kernteile sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität.
• Plug-in-Format, Überspannungsschutz besteht aus einem Grundteil und 3 Plug-in-Hochenergie-MOV-Schutzmodulen.

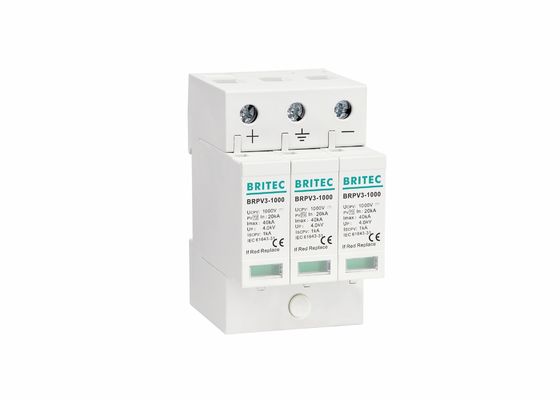

Solar SPD 1000V Überspannungsschutz
| 3 Mod |
BRPV3-1000 |
| SPD-Klassifizierung nach EN61643-31 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-31 |
Klasse II |
| Max. Dauerstromspannung Ucpv |
1000 V |
| Nennentladungsstrom (8/20us) In |
20kA |
| Max. Entladeströmung (8/20us) Imax |
40kA |
| Spannungsschutzniveau [(DC+/DC-)→PE] nach oben |
≤ 4,0 kV |
| Reaktionszeit |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
Abmessungen:
Anwendungsbereich des Solar SPD 1000V Überspannungsschutzgerätes:
• Für den Schutz von Photovoltaikanlagen.
• Schutz vor Blitzspannungen im Solarsystem (photovoltaische Stromversorgung).
• Geeignet für alle Photovoltaikanwendungen: Großanlagen auf dem Dach und Gleichstromanlagen für den Eigenverbrauch (außerhalb des Netzes).
• Schützen Sie die Solargeräte wie Solarzellen und den Solarumrichter vor Überspannung oder Überspannung.
Vorteil:
• Einfach auszutauschen mit Steckverbindung.
• 2 Jahre Garantie.
Anmerkung:
• Diese Einheiten müssen parallel an den Gleichspannungsnetzen installiert werden, um geschützt zu werden und einen gemeinsamen und unterschiedlichen Modus des Schutzes zu bieten.Es wird empfohlen, die Anlage an beiden Enden der Gleichstromleitung zu befinden (Sonnenkollektorseite und Wechselrichter-/Wandlerseite).
• Wenn möglich, sollte die Verbindung zwischen dem externen Solar-PV-Array und der internen Leistungssteuerung unterirdisch oder elektrisch abgeschirmt sein, um das Risiko von direkten Blitzeinschlägen zu begrenzen..
Zertifizierung:
Versand:
Gemäß Kundenanforderung versenden wir das Produkt normalerweise per Express, Luft und See.
Häufige Fragen:
F1: Wie hoch ist die MOQ-Bestellung für Ihr Produkt?
A: 100 Stück.
F2: Liefern Sie OEM-Dienstleistungen?
A: Natürlich.
F3: Kann ich einen niedrigeren Preis erhalten, wenn ich eine große Bestellung aufstelle?
A: Natürlich! Billigere Preise bei größerer Bestellung.
F4: Welches ist das Lieferdatum?
A: Die Lieferung erfolgt im Allgemeinen innerhalb von 30 Werktagen nach Zahlungserhalt. Bei dringender Not kann die Lieferzeit verkürzt werden.
