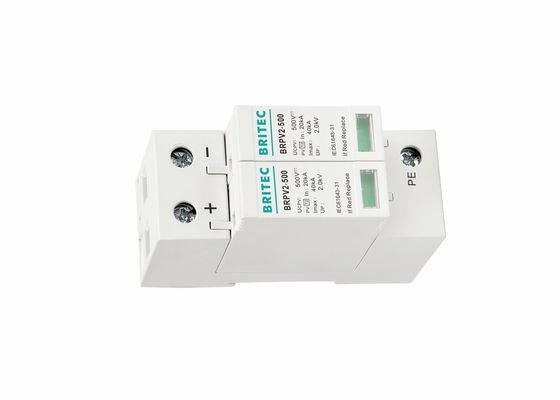

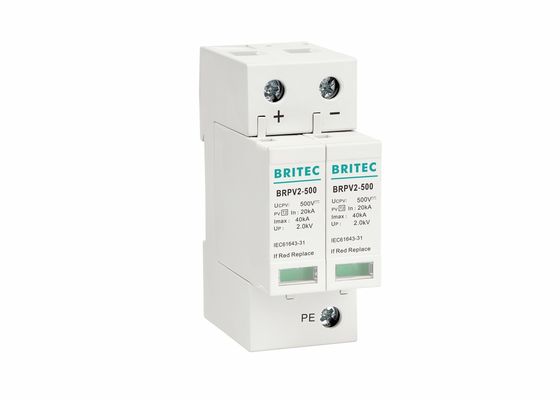

2P Überspannungsschutzvorrichtung 20KA Gleichstrom-Überspannungsschutzvorrichtung 500V Photovoltaik-Solarsystem
2P PV Überspannungsschutzvorrichtung 20KA GleichspannungsschutzEigenschaften:
• In (8/20 us): 20 kA.
• Imax (8/20 us): 40kA.
• Jeder Pol erreicht 500 V.
• Einbaufähigkeit auf der Schiene.
• Austauschbares Modul.
• IP20-Fingerschutzdesign.
• Fernanzeige (optional).
• EN / IEC 61643-31: Typ 2 / Klasse II.
• Die Reaktionszeit beträgt 25 Nanosekunden.
• Die Hülle besteht aus Flammschutzmaterial.
• bestehend aus einem Grundteil und Steckschutzmodulen.
• Das Anzeigefenster ist offensichtlich (grün bedeutet OK, rot bedeutet Ausfall).
• Hochenergetische MOV mit spezifischen thermischen Trennungen und entsprechenden Ausfallindikatoren.
2P PV Überspannungsschutzvorrichtung 20KA Gleichspannungsschutzvorrichtung
| 2 Mod |
BRPV2-500 |
| SPD-Klassifizierung nach EN61643-31 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-31 |
Klasse II |
| Max. Dauerstromspannung Ucpv |
500 V Gleichstrom |
| Nennentladungsstrom (8/20us) In |
20kA |
| Max. Entladeströmung (8/20us) Imax |
40kA |
| Spannungsschutzniveau [(DC+/DC-)→PE] nach oben |
≤ 2,6 kV |
| Reaktionszeit |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
Abmessungen:
2P PV Überspannungsschutzvorrichtung 20KA Gleichspannungsschutzvorrichtung Anwendung:
• Schutz von Niederspannungsgeräten vor Überspannungsschäden.
• Schutz vor Blitzspannungen im Solarsystem (Photovoltaik-Stromversorgungssystem).
• Verwendet für den Blitzschutz von solaren Photovoltaik-Stromerzeugungssystemen oder anderen Gleichstromversorgungssystemen und macht das System gegen Blitzüberspannung.
• zum Schutz aller Arten von elektrischen Geräten im Stromnetz vor Blitzüberspannung, Betriebsüberspannung,Schäden an einem elektrischen Gerät durch Überspannung.
2P PV Überspannungsschutzvorrichtung 20KA Gleichspannungsschutzvorteil:
• hohe Sicherheit.
• Schnelle Reaktion.
• Sichtweiser.
• Einfache Installation.
• Stabile Leistung.
• Niedrige Restspannung.
• Feuerhemmende Materialien.
• Fernsignalisierung ist möglich.
• hoher Durchfluss, hohe Sicherheit und Stabilität.
2P PV Überspannungsschutzvorrichtung 20KA Gleichspannungsschutzvorrichtung Installationsanweisung:
• Diese Einheiten müssen parallel an den Gleichspannungsnetzen installiert werden, um geschützt zu werden und einen gemeinsamen und unterschiedlichen Modus des Schutzes zu bieten.
• Es wird empfohlen, die Anlage an beiden Enden der Gleichspannungsleitung (solar- und Wechselrichterseite) zu installieren, insbesondere wenn die Leitung extern und lang ist.
Unsere Werkstatt:
Unsere Firma:
Wenzhou Britec Electric Co., Ltd. spezialisiert sich auf Forschung und Entwicklung, Produktion, Verkauf von SPDs. Produkte, die im In- und Ausland verkauft werden und von Kunden gut angenommen werden.Unsere Mission ist es, hoch kostengünstige Überspannungsschutzprodukte für unsere Kunden herzustellenDas Unternehmen ist entschlossen, sich an das Prinzip der "fortgeschrittenen Technologie und der besten Qualität" zu halten und den Kunden perfekte Blitzschutzprodukte anzubieten.Britec hat und wird seine Kunden an erster Stelle stellen..
Bescheinigung:
Häufige Fragen:
F1: Was sind Ihre Zahlungsbedingungen?
A: T/T 30% Anzahlung und 70% vor Lieferung. Wir zeigen Ihnen die Fotos der Produkte und Pakete, bevor Sie den Restbetrag zahlen.
F2: Wie ist die Lieferzeit?
A: Es hängt von der Art des Produktes ab, in der Regel dauert es etwa 20 Tage für die Produktion.
F3: Wie sind Ihre Verpackungsbedingungen?
A: Im Allgemeinen sind unsere Verpackungen Kartons oder kundenspezifische Verpackungen.
