| 2 Mod |

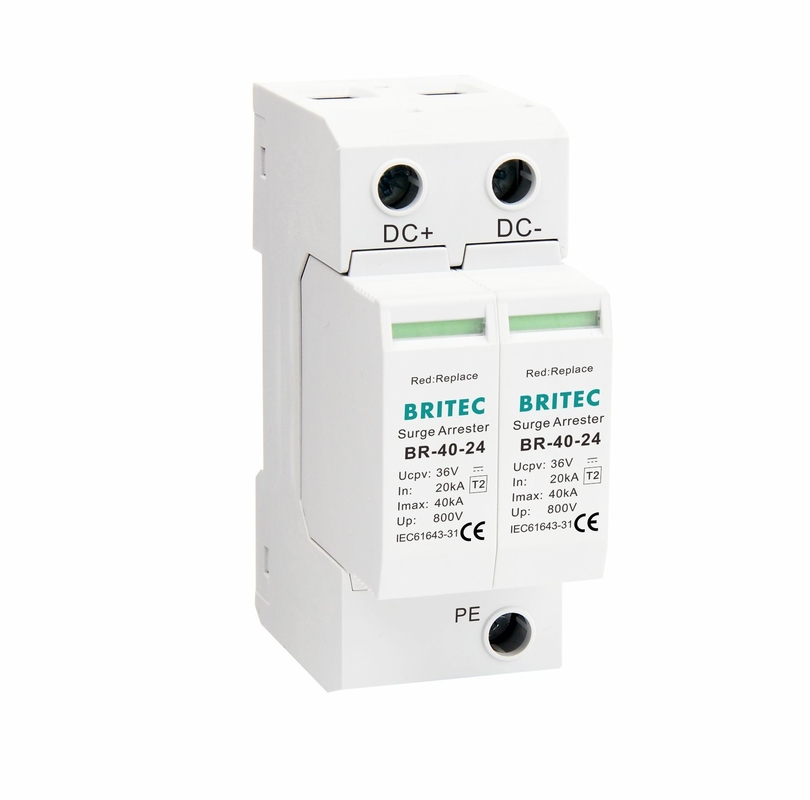

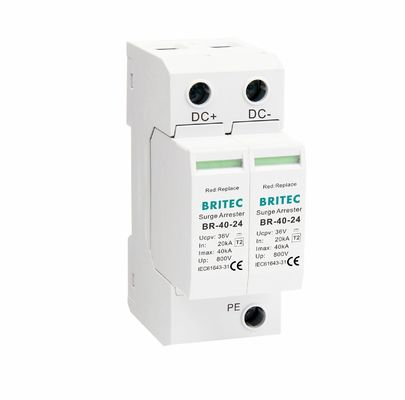

BR-40-24 |
| SPD-Klassifizierung nach IEC 61643-31 |
Klasse II |
| Betriebsspannung Un |
Gleichspannung 24V |
| Max. Dauerbetriebsspannung Uc |
Gleichspannung 36V |
| Nennentladungsstrom (8/20us) In |
20kA |
| Max. Entladeströmung (8/20us) Imax |
40kA |
| Spannungsschutzniveau nach oben |
< 800 V |
| Reaktionszeit |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
| Technologie |
MOV |
| Format |
Plug-in Modular |
| Schutzmodus |
+/PE,-/PE |
| Querschnittsfläche (Min.) |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
| Einhaltung der Normen |
Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen.1 |
Weitere Auswahl:
1,Maximalentladungsstrom: 40kA, 50kA,
2Anzahl der Stäbe: 2P, 3P,
3Die maximale Dauerspannung ist 24V, 48V, 110V, 150V, 220V, 600V, 1000V, 1500V.
4,Blitzimpulsstrom ((10/350us):12.5kA,5kA
24v 40ka Gleichspannungsspannungssperre Typ II Stromlichtspannungssperre Installationsanmerkungen:
BRITEC hat eine breite Palette von Überspannungsschutzsystemen für alle
Gleichstromnetze.
Diese Überspannungsschutzvorrichtungen sind in einer Vielzahl von Varianten erhältlich
an alle Konfigurationen angepasst werden:
• Überspannungsschutz von Typ 1 oder Typ 2
• Gleichspannung von 12 bis 1500 Vdc
• Steckversionen
• Die Installation darf nur von einem elektrisch erfahrenen Bediener durchgeführt werden.
• Vor der Installation den Strom abschalten, kein Hotline-Betrieb ist erlaubt und besser unter Anleitung eines professionellen Elektrikers.
• Für eine optimale Leistung ist der Schutzschirm parallel zur geschützten Ausrüstung so nahe wie möglich zu montieren. (*Anmerkung: Wenn der Schutzschutzschirm im Freien und den Elementen ausgesetzt sein soll,Schutzschirm in einem geeigneten wetterdichten Gehäuse montieren(Siehe unten.)
• Grüner Tab, normaler Arbeitsstatus, roter Tab, Ausfallstatus, muss schnell ersetzt werden.
DC 24v Überspannungsschutz 2P 40KA Blitzschutz Vorteil:
• Modulentwicklung.
• Keine Strömung.
• Hohe MOV-Widerstandsfähigkeit.
• Die Farbe kann angepasst werden.
• Das Logo kann angepasst werden.
• 35 mm-Dyn-Schiene montiert
• Hohe Entladekapazität.
• Die Verpackung ist anpassbar.
• Mechanischer Zustandsanzeiger.
• Einfacher Austausch des Überspannungsschutzmoduls.
Unternehmensinformationen:
Wenzhou Britec Electric Co., Ltd. ist ein Hersteller und Exporteur spezialisierter SPDs.Datenüberspannungsschutzgerät usw.. Unser Unternehmen befindet sich in Yueqing, Zhejiang, China. Bequemer Transport, ausgezeichnete Qualität und Preise und guter Service ziehen Kunden aus jedem Ort der Welt an.Unsere Unternehmenskultur ist "ehrlich und vertrauenswürdig", Pünktlichkeit, hohe Qualität" Willkommen alle Kunden!
