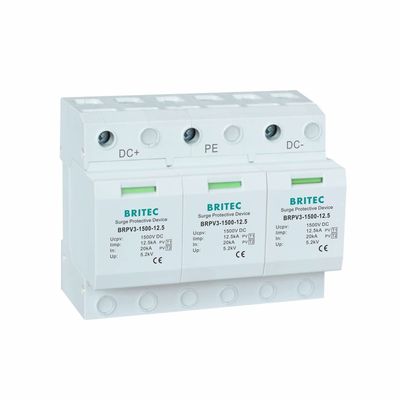

12,5 kA Solar PV 20 kA-50 kA DC Überspannungsschutz Überspannungsschutz SPD
DC 1500V Überspannungsschutz Merkmal:
Merkmale:
Hochenergie-Varistoren
Ucpv 1500V.
Fehleranzeige und Fernalarmfunktion
Hochenergie-Varistoren.
Die Strombelastbarkeit beträgt 12,5 kA mit 10/350μs Wellenform
Wie alle Außenstrukturen sind auch PV-Anlagen dem Blitzschlagrisiko ausgesetzt, das von Region zu Region variiert. Präventive und Schutzsysteme und -vorrichtungen sollten vorhanden sein.
Überspannungsschutzgerät, Schutz vor Überspannungen durch Blitzschlag in Solaranlagen (Photovoltaik-Stromversorgungssystem).
Diese Einheiten müssen parallel zu den zu schützenden DC-Netzwerken installiert werden und bieten einen gemeinsamen und differentiellen Schutz.
DC 1000V Überspannungsschutz Produktdetails:
| Spezifikation |
BRPV3-1500-12.5 |
| SPD-Klassifizierung gemäß EN61643-31 |
Typ 1+ Typ 2 |
| SPD-Klassifizierung gemäß IEC61643-31 |
Klasse I + Klasse II |
| Max. Dauernennbetriebs-Gleichspannung Ucpv |
1500V |
| Blitzstoßstrom (10/350us) Iimp |
12,5 kA |
| Nennableitstrom (8/20μs) In |
20 kA |
| Max. Ableitstrom (8/20μs) Imax |
50 kA |
| Elektrische Ladungsmenge Q |
6,25 As |
| Spezifische Energie W/R |
39 kJ/Ω |
| Spannungsschutzpegel [(DC+/DC-)→PE] Up |
≤5,2 kV |
| Kurzschlussstromfestigkeit Iscpv |
1000A |
| Max. Backup-Sicherung |
125A DC-Sicherung |
| Ansprechzeit tA |
≤25ns |
| Betriebstemperaturbereich Tu |
-40℃-80℃ |
| Querschnittsfläche (Min.) |
4mm2 |
| Querschnittsfläche (Max.) |
35mm2 |
| Zur Montage auf |
35mm DIN-Schiene |
| Gehäusematerial |
Thermoplastisch UL94-V0 |
| Schutzart |
IP20 |
| Bestellcode |
B9192 |
| Bestellcode (mit Fernsignalisierung) |
B9193 |
Andere Typen zur Auswahl:
1,Maximaler Ableitstrom: 40 kA, 50 kA,
2,Anzahl der Pole: 2P, 3P,
3,Maximale Dauerbetriebs-Gleichspannung: 600 V, 1000 V, 1500 V,
4,Blitzstoßstrom (10/350us): 12,5 kA
Anwendung:
• Hauptsächlich verwendet in der DC-Anschlussdose der Solar-Photovoltaik-Stromerzeugung, wird das erzeugte Solarzellen-Photovoltaikmodul durch Blitzschlag oder Licht geschützt, um das Solar-Photovoltaikmodul-Panel zu schützen.
• Wird zum Überspannungsschutz von elektrischen Komponenten in jedem anderen DC-Stromkreis verwendet.
• Überspannungsschutzgeräte für Solarstromerzeugungssysteme
• Es eignet sich für den Überspannungsschutz von DC-Stromversorgungsleitungsgeräten von Solarstromerzeugungssystemen.
Vorteil:
• Starke Fähigkeit zur Ableitung von Blitzströmen
• Modularer Trennungsaufbau, einfache Bedienung und Wartung.
• Fernkontakt ist optional, um eine Fernüberwachung zu realisieren
• Doppelte Wärmeauslösevorrichtung, Temperaturkontroll-Leistungsschalter-Technologie.
• Die Farbe des visuellen Alarmfensters zeigt den Arbeitsstatus des Schutzes an.
Installation und Wartung:
• Parallel an der Schnittstelle der LPZ1-Zone und nachfolgenden Zonen installiert: Leistungsregler, Leistungswandler usw.
• Wenn der Überspannungsableiter unter den erforderlichen Bedingungen installiert ist, benötigt er keine langfristige Wartung, sondern nur eine routinemäßige Wartung. Wenn sich die Farbe des sichtbaren Alarmfensters während des Gebrauchs auf Rot (Fehler) ändert, deutet dies darauf hin, dass der Überspannungsschutz beschädigt ist und repariert oder ersetzt werden muss
Das Schutzgehäuse besteht aus nicht brennbarem Material gemäß UL94V-0-Standard und DIN-Schiene 35 mm. Montierbar.
Der Schutz dient dazu, Ihre wertvollen Geräte vor Überspannungen, Transienten zu schützen,
Blitzeinschlägen, die über direkte oder indirekte Schläge in das Stromversorgungssystem eingekoppelt werden,
einem Ein-/Ausschalten oder einem Kurzschluss in den Übertragungsleitungen, die in ein Gleichspannungssystem induziert oder eingekoppelt werden, wodurch die Sicherheit Ihres Personals, der Kommunikation gewährleistet wird
Geräte, Computer und alle anderen elektronischen Geräte, z. B. Solaranlagen usw.
Unsere Dienstleistungen:
• 22 Jahre weltweit führender professioneller Hersteller von elektrischen Produkten Überspannungsableiter.
• Alle Produkte werden vor dem Versand gut verpackt.
• Standardverpackung, und Sie können uns auch Ihre eigenen Anforderungen an die Verpackung mitteilen.
• Schnellere Lieferung.
• Vor dem Versand einzeln getestet.
Warum einen Überspannungsableiter benötigen?
Große Einzelüberspannungsereignisse, wie z. B. Blitze, können Hunderttausende von Volt erreichen und sofortige oder intermittierende Geräteausfälle verursachen. Obwohl diese Überspannungen möglicherweise geringer sind, treten sie häufiger auf und können bei kontinuierlicher Einwirkung empfindliche elektronische Geräte in der Anlage beschädigen. Die Verwendung angepasster Überspannungsschutzvorrichtungen wird daher dringend empfohlen.
Installationsanleitung:
• Montieren Sie den SPD auf einer 35 mm DIN-Schiene.
• Der SPD wird parallel zwischen den stromführenden Leitern und der Erde platziert.
• Der ausgewählte SPD muss speziell für den Einsatz an DC-PV-Spannungen ausgelegt, bewertet und zugelassen sein.
Firmenprofil:
Wenzhou Britec Electric Co., Ltd. ist ein Hersteller und Exporteur, der sich auf SPDs spezialisiert hat. Wie z. B. AC-Überspannungsschutz, DC-Überspannungsschutz, LED-Beleuchtungs-Überspannungsableiter, Daten-Überspannungsschutzgerät usw. Unser Unternehmen befindet sich in Yueqing, Zhejiang, China. Bequemer Transport, ausgezeichnete Qualität und Preise sowie guter Service ziehen Kunden aus aller Welt an. Unsere Unternehmenskultur ist "aufrichtig und vertrauenswürdig, Pünktlichkeit, hohe Qualität". Willkommen an alle Kunden!
Unser Zertifikat:
Wir haben CB-, CE-, TUV-, RoHS-Zertifikate erhalten:
Zahlung:
Zahlungsbedingung
T/T
| EXW |
30% T/T im Voraus, Restbetrag vor Versand bezahlt. |
FOB |
CIF |
| 30% T/T im Voraus, Restbetrag gegen Kopie von B/L bezahlt. |
| L/C |
L/C-Betrag über 50.000 USD, wir können L/C bei Sicht akzeptieren. |
| Paypal |
Betrag unter 5000 USD. |
| Lieferzeit |
15-30 Tage nach Erhalt der Anzahlung. |
| Fabrik: |
FAQ: |
Q1: Wie lange ist die Garantie für Ihre Produkte?
A: Die Garantiezeit unserer Produkte beträgt 5 Jahre.
Q2: Wie sieht es mit der Inspektion aus?
A: Wir haben das gesamte Inspektionssystem vom Rohmaterial bis zum Endprodukt.
Q3: Welchen Service bietet das Unternehmen an?
A: Wir haben das professionelle Ingenieurteam, das die Form entwerfen und entwickeln kann, um unterschiedliche Kundenanforderungen zu erfüllen. Wir haben auch das Verkaufsteam, um einen guten Service von der Vor- bis zur Nachverkaufsphase anzubieten.
