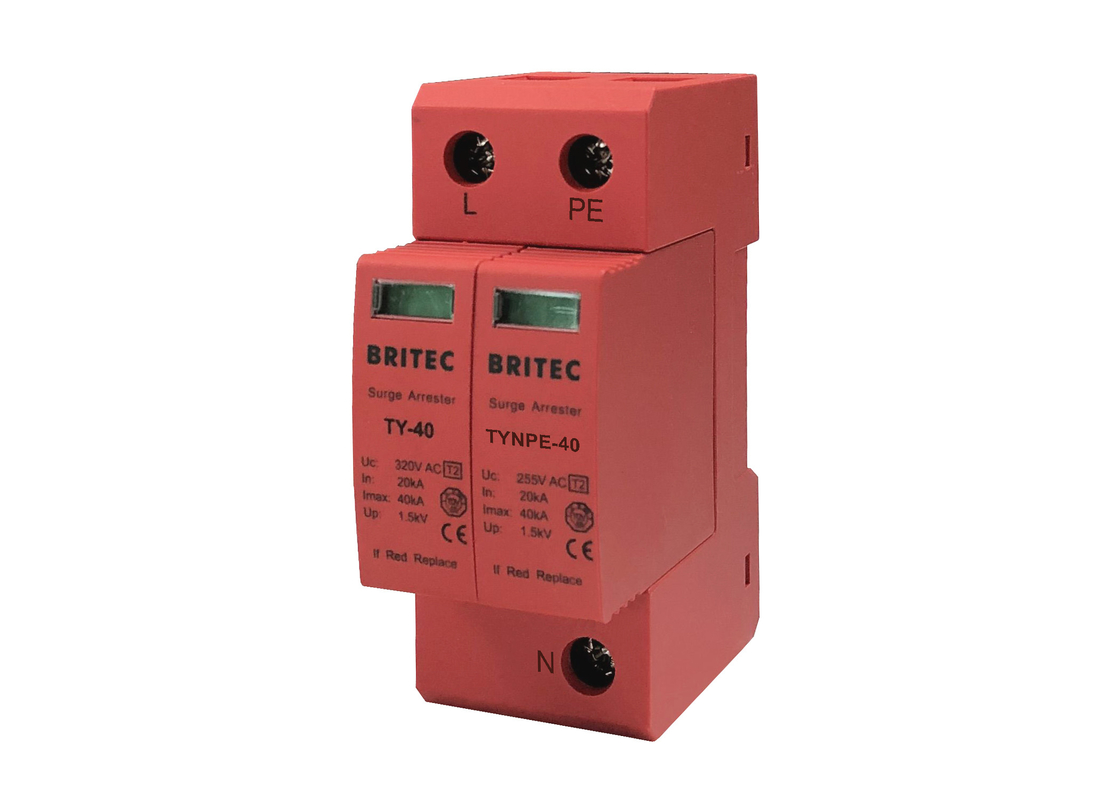

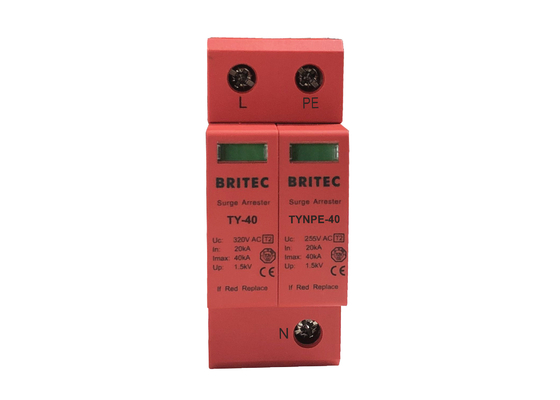

40ka SPD Klasse II Wechselstromüberspannungsschutzvorrichtung
• Typ 2 (Klasse C) -Schutz, geeignet zum Schutz von Niederspannungsleitungen vor Blitzeinschlägen und vorübergehenden Überspannungen von bis zu 40 kA (8/20) in TT (TN) -Netzwerken.
• Übertemperaturschutz.
• Empfohlen für Industrieanlagen, Verteilplatten, Gebäude mit geringem Blitzschlagrisiko oder für Untertageleitungen.
40ka SPD Klasse II Wechselstromüberspannungsschutzvorrichtung
| |
BR-40 150 1P+NPE |
BR-40 275 1P+NPE |
BR-40 320 1P+NPE |
BR-40 385 1P+NPE |
BR-40 440 1P+NPE |
|
SPD-Klassifizierung nach EN61643-11
|
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
|
SPD-Klassifizierung nach IEC 61643-11
|
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
|
Max. Dauerbetriebsspannung Uc
|
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
|
Max. Dauerbetriebsspannung a.c.
|
255 V |
255 V |
255 V |
255 V |
255 V |
|
Nennentladungsstrom (8/20us) In
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
Maximalentladungsstrom (8/20μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
Spannungsschutzniveau nach oben
|
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
|
Spannungsschutzniveau 5kA bis
|
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
|
Spannungsschutzniveau [N-PE]
|
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
|
Nachstehende Stromauslöschfähigkeit [N-PE]a.c.Ifi
|
100 Arme |
100 Arme |
100 Arme |
100 Arme |
100 Arme |
| Max. Ersatzzucker |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Reaktionszeit [N-PE] |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
|
Betriebszustand / Fehleranzeige
|
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Abmessungen:
40ka SPD Klasse II Wechselstromüberspannungsschutzvorrichtung Merkmale:
• Einphasenschutz (1-Pol + NPE).
• Ausfallanzeige und zentralisierter Fernsignal-Alarm
• Bietet einen hohen Schutz und eine geringe Restbelastung durch die Kombination aus leistungsstarken Varistoren und eingekapselter Funkenlücke.
• Hohe Entladekapazität und geringe Restspannung
• Leicht austauschbare Plug-in-Module mit Schließsystem.
40ka SPD Klasse II Wechselstromüberspannungsschutzvorrichtung Zusammenfassung:
• Für die Installation in LPZ 1-2 zum Schutz von Niederspannungsausrüstungen vor Überspannungsschäden.
• Anwendbar in modularen SPD-Klasse II (Klasse C) für TT (TN) Stromversorgungssystem.
• Entworfen nach IEC 61643-1/GB 18802.1.
Kraftfahrzeugspd
Inverter spd
2 Modulspd
Über uns:
Wenzhou Britec Electric Co., Ltd. wurde im Jahr 2003 gegründet und befindet sich in Yueqing, Zhejiang, China.Die meisten unserer Produkte werden nach Deutschland verkauft., Vereinigtes Königreich, Italien, Spanien, Frankreich, Ungarn, Brasilien, Argentinien, Südkorea, Hongkong, Singapur, Malaysia, Thailand, Indonesien und andere Länder und Regionen.Unser Geschäftsprinzip ist es, unsere Kunden mit ehrlichenWir erwarten aufrichtig und herzlich, dass Kunden und Freunde aus der ganzen Welt mit uns für die gegenseitige Entwicklung und eine wohlhabendere Zukunft zusammenarbeiten.
Versand:
Bescheinigung:
Häufige Fragen:
1Wann kann ich meine Ware nach dem Kauf abholen?
A: Wir organisieren die Lieferung in der Regel innerhalb von 30 Werktagen nach dem Kauf der SPD. Es dauert etwa 7 Werktage bis zu Ihrem Ort per Express. Wenn Sie weitere Informationen wünschen, können Sie uns kontaktieren.
2Können wir Proben bekommen und wann können wir sie bekommen?
A: Ja, Proben können angeboten werden, Lieferzeit 10 Tage. Aber die Probengebühr und die Fracht für Express sind auf Käuferkonto. Sie können auch Ihren lokalen Express anrufen, um Proben von unserem Büro abzuholen.
3: Können Sie maßgeschneiderte Produkte herstellen?
A: Ja. Die Farbe, das Logo können alle nach Ihren individuellen Anforderungen angepasst werden.
4: Was ist Ihr MOQ?
A: Unser MOQ beträgt 100 Stück, hängt von dem Produkt ab, das Sie benötigen.
5: Welche Zahlungsart ist möglich?
A: T/T, PayPal für Ihre Auswahl.
