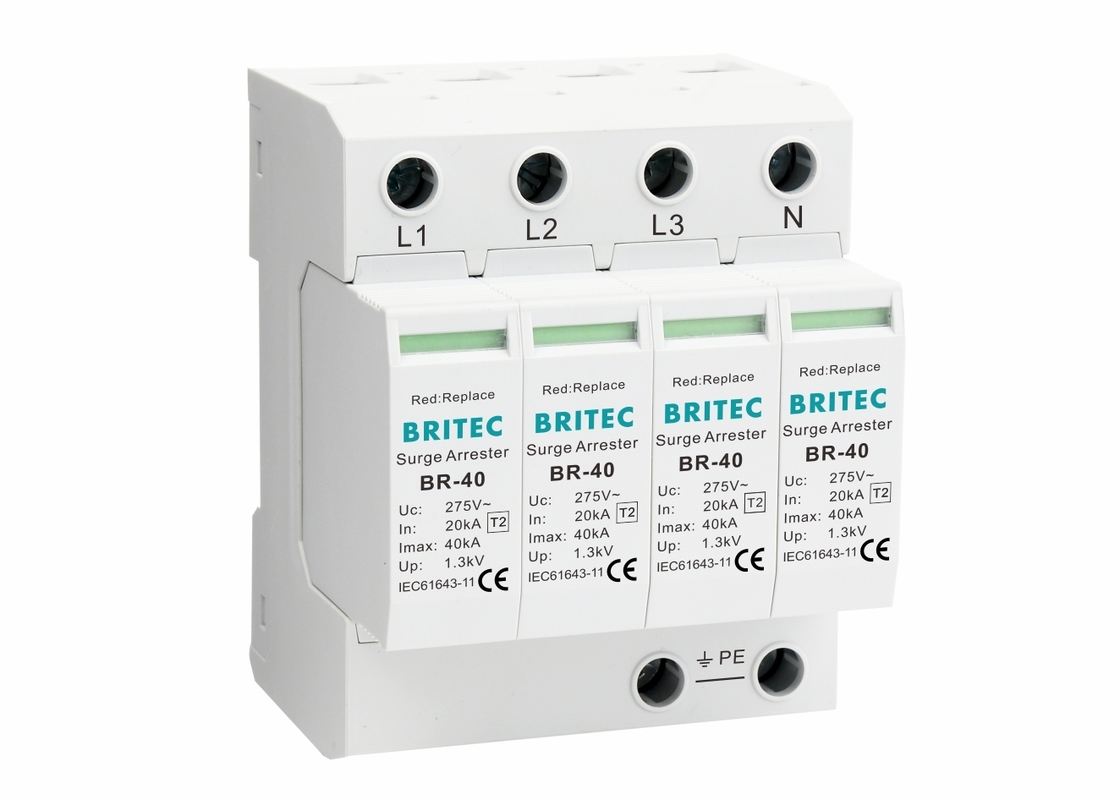

20ka-40ka Power Lightning Arrester SPD Beschreibung:
• Ausfallanzeige und zentralisierter Fernsignal-Alarm
• Überspannungsschutzgeräte der Baureihe BR-40 (nachstehend SPD genannt) eignen sich für AC 50/60Hz, IT, TT, TN-C, TN-S, TN-C-S und andere Stromversorgungssysteme.
• Hohe Entladekapazität und geringe Restspannung
• Sie schützt vor direkten und indirekten Blitzeffekten oder anderen vorübergehenden Überspannungen.
• Übertemperaturschutz
• SPD-Konstruktion gemäß der Norm GB18802.1/IEC61643-1
• IP20, UL94 V0
• Typ 2 Überspannungsschutzvorrichtung Typ 2 spd ac Überspannungsschutzvorrichtung
20ka-40ka Power Lightning Arrester SPD Produktdetails:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| SPD-Klassifizierung nach EN61643-11 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
Typ 2 |
| SPD-Klassifizierung nach IEC 61643-11 |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
Klasse II |
| Max. Dauerbetriebsspannung Uc |
150 V |
275 V |
mit einer Leistung von 300 V |
385 V |
440 V |
| Nennentladungsstrom (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maximalentladungsstrom (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Spannungsschutzniveau nach oben |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Spannungsschutzniveau 5kA bis |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. Ersatzzucker |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Reaktionszeit |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Betriebstemperaturbereich Tu |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
-40 °C bis 80 °C |
| Betriebszustand / Fehleranzeige |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
grün / rot |
| Querschnittsfläche (Min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Querschnittsfläche (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| für die Montage auf |
35 mm Din-Schiene |
| Gehäusematerial |
Thermoplast UL94-V0 |
| Schutzniveau |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Abmessungen:
20ka-40ka Leistung Blitzhalter SPD Eigenschaft:
- Klasse II / Typ 2 3 Phasen 4P Überspannungsschutz.
- SPD der Baureihe BR-40 sind so nah wie möglich an der zu schützenden empfindlichen Ausrüstung anzubringen.
- bestehend aus einem Grundteil und 4 MOV-PluginSchutzmodulen.
- Diese Überspannungsschutzvorrichtung zeigt ihre Fähigkeit, einem Impulsstrom mit einer Wellenform von 8/20 μs und einem Niederspannungsschutz zu widerstehen.
- Für den Einsatz in den Blitzschutzzonen an der Grenze 1-2.
- Diese SPDs sind in der einzelnen Verteilplatte dieser Anlage installiert.
- Die Kernteile sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität.
- Imax - 40kA/Phase (8/20μs Wellenform)
- Niedrige Restspannung und schnelle Reaktion
- Zuverlässige Steuerung
- Mit Fernsignalkontakt für das Steuergerät.
- Kurze Reaktionszeit, nur 25 Sekunden
- Fehleranzeige durch rotes Zeichen im Kontrollfenster.
20ka-40ka Power Lightning Arrester SPD Anweisungen zur Montage:
1. Für eine optimale Leistung muss der Schutzer mit einem speziellen Überstromgerät verbunden sein, das für die Leitungen des Schutzes ausgelegt ist.
2. muss SPD streng nach dem bereitgestellten Verkabelungsdiagramm installieren
3Es ist besser, unter der Leitung eines professionellen Elektrikers zu sein.
4Grüner Tab, normaler Arbeitsstatus, Roter Tab, Ausfallstatus, schnell ersetzt werden müssen.
5Das Erdungsdraht sollte so dick und kurz wie möglich sein.
